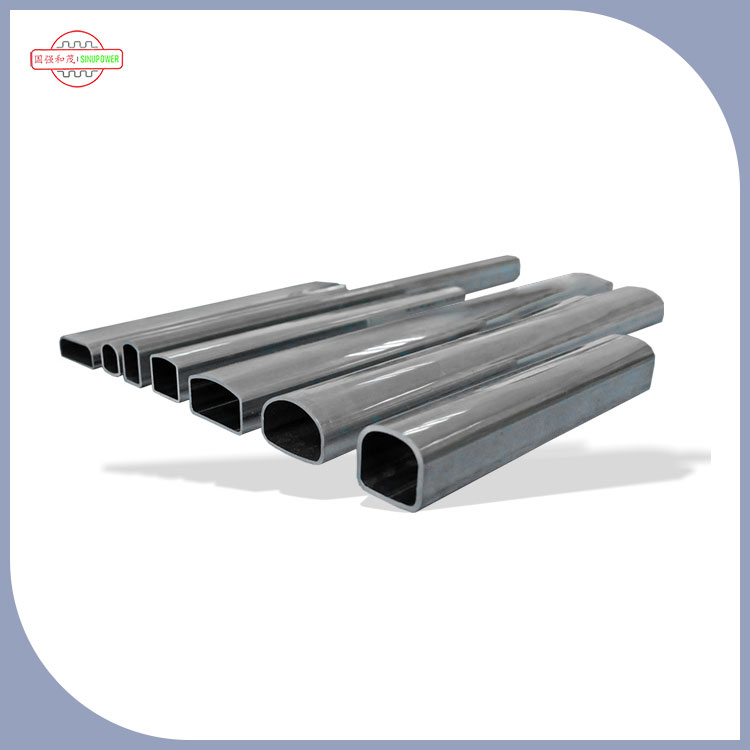

व्यावसायिक HVAC सिस्टम कंडेन्सर हेडर पाईप्स

डिझाइन आणि कार्य

हेडर पाईप्स विशेषतः डी-टाइप कंडेन्सरमध्ये रेफ्रिजरंटसाठी वितरण आणि संकलन बिंदू म्हणून काम करण्यासाठी डिझाइन केलेले आहेत. त्याचे डी-आकाराचे कॉन्फिगरेशन कंडेन्सर ट्यूबमध्ये रेफ्रिजरंटचे कार्यक्षम आणि एकसमान वितरण करण्यास अनुमती देते.

रेफ्रिजरंट हेडर पाईपमधून आणि कंडेन्सर ट्यूबमध्ये वाहते तेव्हा, ते आसपासच्या हवा किंवा पाण्यात उष्णता सोडते, ज्यामुळे ते घनरूप होते आणि बाष्पातून द्रव स्थितीत बदलते. या उष्णता हस्तांतरण प्रक्रियेची कार्यक्षमता रेफ्रिजरेशन किंवा वातानुकूलन प्रणालीच्या एकूण कार्यक्षमतेवर आणि उर्जा कार्यक्षमतेवर थेट परिणाम करते.

सामग्रीचे फायदे: कंडेनसर हेडर्ससाठी ॲल्युमिनियम का

हेडर पाईपच्या बांधकामात ॲल्युमिनियमचा वापर अनेक फायदे देते:

• उत्कृष्ट थर्मल चालकता:ॲल्युमिनियम रेफ्रिजरंट आणि आसपासच्या शीतलक माध्यमांमध्ये कार्यक्षम उष्णता हस्तांतरण सक्षम करते.
• हलके बांधकाम:ॲल्युमिनियम स्टीलपेक्षा लक्षणीयरीत्या हलका आहे, ज्यामुळे कंडेन्सरचे एकूण वजन कमी होते आणि वाहतूक आणि स्थापनेचा खर्च कमी होतो.
• गंज प्रतिकार:ॲल्युमिनियम नैसर्गिकरित्या एक संरक्षणात्मक ऑक्साईड थर बनवते जे आर्द्रता, औद्योगिक प्रदूषक आणि शीतक रसायने यांच्यापासून बचाव करते.
• खर्च कार्यक्षमता:एल्युमिनियम कॉपर मॅनिफोल्ड्सच्या तुलनेत अनुकूल किंमत-कार्यक्षमता गुणोत्तर देते, डी-टाइप एक्सट्रूझन तंत्रज्ञानासह उच्च-वॉल्यूम उत्पादन सुसंगत आयामी अचूकतेसह सक्षम करते.

व्यावसायिक HVAC साठी अभियंता: मानक रेफ्रिजरेशनच्या पलीकडे

व्यावसायिक HVAC प्रणाली मानक रेफ्रिजरेशन किंवा ऑटोमोटिव्ह ऍप्लिकेशन्सपेक्षा मूलभूतपणे भिन्न परिस्थितीत कार्य करतात. सिनुपॉवरच्या कमर्शियल एचव्हीएसी सिस्टीम कंडेन्सर हेडर पाईप्स विशेषत: या अनन्य मागण्या पूर्ण करण्यासाठी इंजिनीयर केल्या आहेत:

• सतत कर्तव्य चक्र:व्यावसायिक HVAC प्रणाली सहसा 24/7/365 चालते. स्ट्रेस क्रॅक विकसित न करता हजारो थर्मल विस्तार/आकुंचन चक्रांचा सामना करण्यासाठी वातावरण-नियंत्रित ॲनिलिंगद्वारे आमचे शीर्षलेख तणावमुक्त आहेत.
• मोठ्या प्रमाणात बॅच सुसंगतता:व्यावसायिक प्रकल्पांना विशेषत: शेकडो किंवा हजारो समान शीर्षलेखांची आवश्यकता असते. IATF 16949 प्रमाणित सुविधा म्हणून, आम्ही सर्व गंभीर परिमाणांवर Cpk ≥ 1.67 राखतो, याची खात्री करून 10,000 वी युनिट 1 ला जुळते.
• डाउनटाइम खर्च कमी करणे:व्यावसायिक इमारतीमध्ये एकल शीर्षलेख बिघाडामुळे भाडेकरूंच्या तक्रारी, यादीचे नुकसान किंवा सुविधा बंद होऊ शकते. आमचे कठोर विध्वंसक चाचणी प्रोटोकॉल फील्ड अयशस्वी होण्याचे धोके कमी करतात.
• स्केलेबल उत्पादन:उपकरणांच्या 90 संचांसह, आम्ही गुणवत्ता किंवा लीड टाइमशी तडजोड न करता मोठ्या व्यावसायिक प्रकल्पांच्या मागणी पूर्ण करण्यासाठी उत्पादन मोजू शकतो.

तपशील

HVAC, रेफ्रिजरेशन आणि ऑटोमोटिव्ह वरील अनुप्रयोग

HVAC (हीटिंग, वेंटिलेशन आणि एअर कंडिशनिंग), रेफ्रिजरेशन आणि उष्णता पंप प्रणालींसह विविध उद्योगांमध्ये डी-टाइप कंडेनसर प्रणाली सामान्यतः वापरली जाते. सिनुपॉवरचे कमर्शियल एचव्हीएसी सिस्टीम कंडेन्सर हेडर पाईप्स यामध्ये सुरळीत आणि विश्वासार्ह ऑपरेशन सुनिश्चित करतात:

• व्यावसायिक HVAC प्रणाली:रूफटॉप युनिट्स, सेंट्रल चिलर ॲरे आणि VRF सिस्टम
• रेफ्रिजरेशन उपकरणे:वॉक-इन कूलर, रेफ्रिजरेटेड डिस्प्ले केस आणि कोल्ड स्टोरेज सुविधा
• उष्णता पंप प्रणाली:वर्षभर गरम आणि थंड करण्यासाठी उलट करता येण्याजोगा उष्णता पंप कंडेन्सर
• ऑटोमोटिव्ह HVAC:प्रवासी वाहन आणि हेवी-ड्युटी ट्रक एअर कंडिशनिंग सिस्टम

डी-आकाराची भूमिती का महत्त्वाची आहे

अनेक कारखाने उष्णता हस्तांतरण कार्यक्षमता, खर्च नियंत्रण आणि संरचनात्मक अनुकूलता यामधील त्यांच्या सर्वसमावेशक फायद्यांवर आधारित हेडर पाईप्स निवडतात, जे औद्योगिक कंडेन्सर्सच्या मुख्य आवश्यकतांशी अचूकपणे जुळू शकतात:

• सुपीरियर फिन संपर्क:डी-आकाराचा सपाट विभाग कंडेन्सर फिनसह पृष्ठभाग-टू-पृष्ठभाग संपर्क सक्षम करतो, उष्णता हस्तांतरण क्षेत्र वाढवतो.
• ऑप्टिमाइझ द्रव वितरण:डी-आकाराचे कॉन्फिगरेशन कंडेन्सर ट्यूबमध्ये रेफ्रिजरंटचे कार्यक्षम आणि एकसमान वितरण सुनिश्चित करते.
• वर्धित स्ट्रक्चरल कडकपणा:डी-सेक्शन सपाटपणा समान भिंतीच्या जाडीखालील गोलाकार पाईप्सपेक्षा जास्त वाकणे आणि टॉर्शनल सामर्थ्य प्रदान करते.

अभियांत्रिकी प्रमाणीकरण आणि गुणवत्ता हमी

सिनुपॉवर कठोर गुणवत्ता प्रोटोकॉलद्वारे व्यावसायिक HVAC सिस्टम कंडेन्सर हेडर पाईप्सच्या प्रत्येक बॅचचे प्रमाणीकरण करते:

• IATF 16949 प्रमाणित सुविधा:पूर्ण ऑटोमोटिव्ह-ग्रेड गुणवत्ता व्यवस्थापन प्रणाली
• ISO प्रमाणपत्रे:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• इन-लाइन डायमेंशनल तपासणी:सुसंगत भिंतीची जाडी आणि बाह्य परिमाण सहनशीलता सुनिश्चित करते
• विध्वंसक चाचणी:ट्यूब सतत दाब लहरी आणि थर्मल सायकलिंगचा सामना करतात याची खात्री करण्यासाठी उद्योग मानकांनुसार बर्स्ट प्रेशर चाचणी

व्यावसायिक HVAC भागीदारी – सिद्ध ट्रॅक रेकॉर्ड

प्रोक्योरमेंट टीम सिन्युपॉवर का निवडतात

सातत्यपूर्ण गुणवत्ता वितरीत करण्यासाठी सिनुपॉवर अभियांत्रिकी कौशल्यासह मॅन्युफॅक्चरिंग स्केल एकत्र करते:

• उत्पादन स्केल:उपकरणे आणि टूलिंगचे 90 संच, ज्यात वेल्डिंग प्रोडक्शन लाइन, सॉइंग मशीन, पंचिंग प्रेस, ड्रॉइंग बेंच आणि ॲनिलिंग फर्नेसचा समावेश आहे
• स्थापना कौशल्य:2019 चांगशू विज्ञान आणि तंत्रज्ञान उद्योजकता बेंचमार्क टॅलेंट आणि 2020 जिआंगसू इनोव्हेशन टॅलेंट म्हणून ओळखले जाणारे, पूर्वीचे फॉर्च्यून 500 अनुभव असलेले उद्योग नेते श्री गाओ कियांग यांनी सह-स्थापना केली.
• बौद्धिक संपदा:2 आविष्कार पेटंट, 15 डिझाइन पेटंट आणि 16 उपयुक्तता मॉडेल पेटंट
• सिद्ध भागीदारी:संहुआ, Danfoss आणि Pankl सह दीर्घकालीन पुरवठा करार

ऍप्लिकेशन केस स्टडी: कमर्शियल ऑफिस टॉवर HVAC रेट्रोफिट

प्रकल्प:45 मजली व्यावसायिक कार्यालय टॉवर, शांघाय CBD

आव्हान:2 दशलक्ष चौरस फूट ऑफिस स्पेसची सेवा देणाऱ्या 12 रूफटॉप एचव्हीएसी युनिट्समध्ये एजिंग कंडेन्सर हेडर बदलण्यासाठी इमारत व्यवस्थापन आवश्यक आहे. आवश्यकता समाविष्ट:

• विद्यमान चिलर इन्फ्रास्ट्रक्चरसह ड्रॉप-इन सुसंगतता
• सतत ऑपरेशन अंतर्गत 20+ वर्षांचे डिझाइन आयुष्य
• भाडेकरूंचा व्यत्यय कमी करण्यासाठी 8-आठवड्यांची वितरण टाइमलाइन

उपाय:सिनुपॉवरने 480 कस्टम कमर्शियल एचव्हीएसी सिस्टम कंडेन्सर हेडर पाईप्स यासह पुरवले:

• विद्यमान शीर्षलेख परिमाणांशी जुळणारे सानुकूल डी-प्रोफाइल
• वर्धित गंज प्रतिकार सह 3003 मिश्र धातु
• 4-आठवड्याचे टूलिंग + 3-आठवड्याचे उत्पादन जलद
• Cpk अहवालांसह 100% मितीय तपासणी

परिणाम:

• हेडर शेड्युलच्या 1 आठवडा आधी वितरित केले
• स्थापनेदरम्यान शून्य फिटमेंट समस्या
• बिल्डिंग मालकाने सिस्टम COP पोस्ट-इंस्टॉलेशनमध्ये 8% सुधारणा नोंदवली
• पोर्टफोलिओमधील 3 अतिरिक्त इमारतींसाठी सुरक्षित पुरवठा करार

वारंवार विचारले जाणारे प्रश्न: डी-टाइप कंडेनसर हेडर सोर्सिंग आणि अभियांत्रिकी

कस्टम कमर्शियल एचव्हीएसी सिस्टम कंडेनसर हेडर पाईप्ससाठी विशिष्ट लीड टाइम काय आहे?

मानक कस्टम टूलिंग फॅब्रिकेशनला 4-6 आठवडे लागतात. टूलिंगच्या मंजुरीनंतर 1-2 आठवड्यांनंतर नमुना उत्पादन सुरू होते.

डी-टाइप कंडेनसर हेडरसाठी कोणते ॲल्युमिनियम मिश्र धातु वापरतात?

कोर मिश्रधातूंमध्ये 3003, 3102, X362, 1100, 1197 आणि 1297 यांचा समावेश होतो. क्लॅडिंग मिश्र धातुंमध्ये 4045, 4343, 4043 आणि 7072 यांचा समावेश होतो.

डी-टाइप आणि राउंड हेडर पाईप्समध्ये काय फरक आहे?

डी-टाइप पाईप्स गोल पाईप्सच्या तुलनेत उत्कृष्ट फिन संपर्क क्षेत्र आणि अधिक एकसमान रेफ्रिजरंट वितरण देतात. डी-आकाराचा सपाट विभाग कंडेन्सर फिनसह पृष्ठभाग-टू-पृष्ठभाग संपर्क सक्षम करतो, उष्णता हस्तांतरण कार्यक्षमता वाढवतो.

सिनुपॉवर कडे कोणती प्रमाणपत्रे आहेत?

सिनुपॉवर IATF 16949, ISO 9001:2015, ISO 14001:2015 आणि ISO 45001:2018 अंतर्गत प्रमाणित आहे.

सिनुपॉवर मोठ्या व्यावसायिक प्रकल्पांसाठी बॅच-टू-बॅच सातत्य कसे सुनिश्चित करते?

IATF 16949 प्रमाणित सुविधा म्हणून, आम्ही सर्व गंभीर परिमाणांवर Cpk ≥ 1.67 राखतो. इन-लाइन लेसर मापन संपूर्ण उत्पादन चालवताना प्रत्येक 0.5 मीटरवर भिंतीची जाडी आणि बाह्य परिमाण तपासते. सर्व डेटा लॉग केलेला आहे आणि वैयक्तिक बॅचमध्ये शोधण्यायोग्य आहे, हजारो युनिट्समध्ये सुसंगतता सुनिश्चित करते.

आणीबाणीच्या बदलीच्या ऑर्डरसाठी लीड टाइम किती आहे?

आणीबाणीच्या व्यावसायिक HVAC बदलांसाठी, आम्ही 3 आठवड्यांत (मानक 4-6 आठवडे) आणि 1 आठवड्यात नमुना उत्पादनाची त्वरीत टूलिंग फॅब्रिकेशन ऑफर करतो. नमुना मंजुरीनंतर पूर्ण उत्पादन लगेच सुरू होऊ शकते. आपत्कालीन सेवेसाठी कृपया आमच्या व्यावसायिक विक्री संघाशी संपर्क साधा.

व्यावसायिक HVAC अनुप्रयोगांमध्ये या शीर्षलेखांचे अपेक्षित सेवा जीवन किती आहे?

आमचे व्यावसायिक HVAC सिस्टम कंडेन्सर हेडर पाईप्स व्यावसायिक अनुप्रयोगांमध्ये 20+ वर्षांच्या निरंतर सेवेसाठी डिझाइन केलेले आहेत. आम्ही हे प्रवेगक थर्मल सायकलिंग चाचण्या आणि गंज प्रतिकार चाचणीद्वारे प्रमाणित करतो. भिंतीची जाडी दाब आणि थर्मल थकवा विरुद्ध सुरक्षा मार्जिनसह डिझाइन केली आहे.
