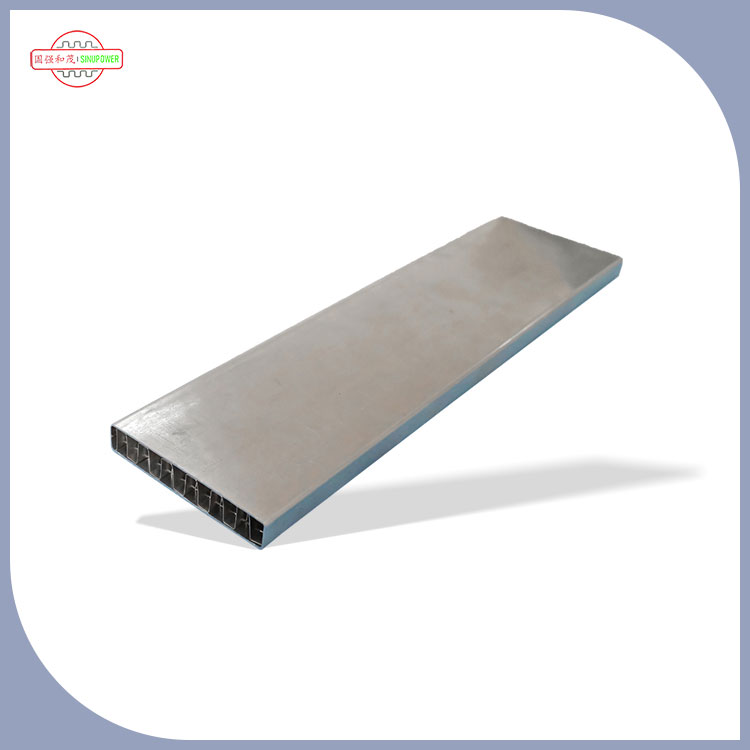

लिक्विड कूलिंग प्लेट कोल्ड प्लेट ट्यूबचा वापर प्रामुख्याने बॅटरी थर्मल मॅनेजमेंट सिस्टीम आणि मोटर्स आणि इलेक्ट्रॉनिक कंट्रोल सिस्टीमच्या उष्णता नष्ट करण्यासाठी नवीन ऊर्जा वाहनांच्या क्षेत्रात खालीलप्रमाणे केला जातो:
1.बॅटरी थर्मल व्यवस्थापन प्रणाली
कूलिंग बॅटरी: नवीन ऊर्जा वाहनांचा बॅटरी पॅक ऑपरेशन दरम्यान मोठ्या प्रमाणात उष्णता निर्माण करतो. लिक्विड कूलिंग प्लेट कोल्ड प्लेट ट्यूब अंतर्गत कूलिंग लिक्विडद्वारे, बॅटरीची उष्णता त्वरीत शोषून घेते आणि ती बाह्य उष्णता अपव्यय यंत्रामध्ये हस्तांतरित करते, बॅटरी ऑपरेटिंग तापमान 15-35 ℃ च्या इष्टतम श्रेणीमध्ये स्थिर असल्याचे सुनिश्चित करते. टेस्ला मॉडेल 3/Y डाय कास्ट ॲल्युमिनियम मिश्र धातु लिक्विड कूलिंग प्लेट्स वापरते, जे शीतलक चॅनेल थेट प्लेटमध्ये एकत्रित करतात. उत्कृष्ट चॅनेल डिझाइनद्वारे, शीतलक समान रीतीने वितरीत केले जाते, ज्यामुळे शीतलक कार्यक्षमतेत लक्षणीय सुधारणा होते आणि स्थानिक तापमान वाढीचा धोका कमी होतो.
थर्मल पळून जाणे प्रतिबंधित करणे: CATL ची किरिन बॅटरी बॅटरी पॅकच्या मध्यभागी वॉटर-कूल्ड प्लेट ठेवते, ज्यामुळे केवळ कूलिंग एरिया वाढतो असे नाही तर जवळच्या पेशींमधील उष्णता वाहक देखील कमी होते, एका सेलच्या थर्मल रनअवेमुळे होणारी साखळी प्रतिक्रिया रोखते आणि बॅटरीची सुरक्षितता सुधारते.
2.मोटार आणि इलेक्ट्रॉनिक नियंत्रण प्रणालीचे उष्णता नष्ट करणे
मोटर शेल उष्णता नष्ट करणे: मोटर उच्च-शक्तीच्या ऑपरेशन दरम्यान मोठ्या प्रमाणात उष्णता निर्माण करते. ॲल्युमिनियम मोटर शेल नैसर्गिक संवहन आणि द्रव शीतकरण सहाय्यासह एकत्रितपणे सर्पिल आकाराच्या कोल्ड प्लेट ट्यूबसारख्या अंतर्गत डिझाइन केलेल्या उष्णता अपव्यय वाहिन्यांद्वारे बाह्य उष्णता अपव्यय यंत्रामध्ये उष्णता द्रुतपणे हस्तांतरित करते. उदाहरणार्थ, विशिष्ट इलेक्ट्रिक वाहन मॉडेल डाय कास्ट ॲल्युमिनियम मिश्र धातु मोटर गृहनिर्माण वापरते, जे पारंपारिक उपायांच्या तुलनेत मोटरचे ऑपरेटिंग तापमान 15% -20% कमी करते, एकूण कार्यक्षमता आणि आयुर्मान सुधारते.
इलेक्ट्रॉनिक नियंत्रण प्रणालीचे उष्णता नष्ट होणे: इलेक्ट्रॉनिक नियंत्रण प्रणाली तापमानातील चढउतारांना संवेदनशील असते. लिक्विड कूलिंग प्लेट कोल्ड प्लेट ट्यूबच्या अंतर्गत कूलिंग चॅनेलचे क्रॉस-सेक्शनल आकार आणि व्यवस्था ऑप्टिमाइझ करून, उष्णता नष्ट होण्याचे क्षेत्र वाढवले जाते आणि वारा प्रतिरोध गुणांक कमी केला जातो. उदाहरणार्थ, एक विशिष्ट इलेक्ट्रॉनिक कंट्रोल युनिट रेडिएटर डाय-कास्टिंग तंत्रज्ञानाचा वापर करून उच्च भाराच्या परिस्थितीत तापमान चढउतार प्रभावीपणे नियंत्रित करण्यासाठी, स्थिर सिस्टम ऑपरेशन सुनिश्चित करण्यासाठी तयार केले जाते.
पॉवर मॉड्यूल हीट डिसिपेशन: नवीन ऊर्जा वाहनांमध्ये IGBT, GTO आणि इतर पॉवर मॉड्यूल्ससाठी, लिक्विड कूल्ड प्लेट ट्यूब त्यांचे तापमान नियंत्रित करू शकतात जेणेकरून ते कामाच्या परिस्थितीत निर्दिष्ट कमाल तापमानापेक्षा जास्त होणार नाहीत, पॉवर मॉड्यूलचे सुरक्षित, स्थिर आणि विश्वासार्ह ऑपरेशन साध्य करतात आणि उपकरणांचे सेवा आयुष्य वाढवतात.
