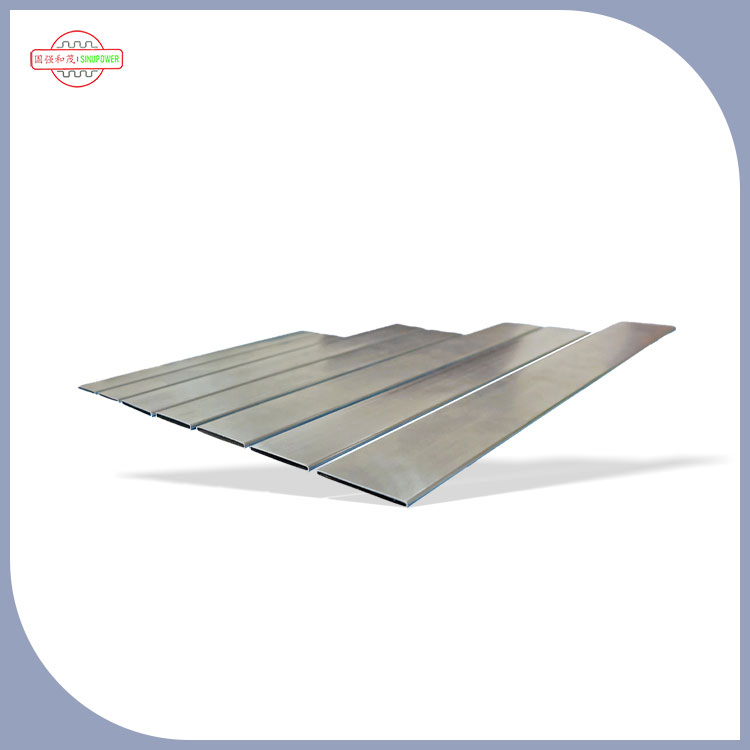

सिनुपॉवरएक व्यावसायिक आहेउत्पादकअचूक ॲल्युमिनियम थर्मल घटकांचे. आमचेप्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगऑटोमोटिव्ह आणि इंडस्ट्रियल हीट एक्स्चेंज सिस्टीममध्ये फोल्ड केलेल्या रेडिएटर कोरसाठी विशेषतः डिझाइन केलेली मल्टी-पोर्ट एक्सट्रुडेड ॲल्युमिनियम ट्यूब आहे. विशिष्ट "B" क्रॉस-सेक्शन केवळ सौंदर्याचा नाही - ही एक कार्यात्मक भूमिती आहे जी मर्यादित जागेत उष्णता हस्तांतरणासाठी उपलब्ध पृष्ठभागाचे क्षेत्रफळ वाढवते, शीतलक प्रवाहामध्ये नियंत्रित अशांतता निर्माण करते आणि अधिक कॉम्पॅक्ट रेडिएटर पॅकेजिंग सक्षम करते. दुमडलेल्या रेडिएटर असेंब्लीचा मुख्य घटक म्हणून, या नळ्या इंजिन शीतलक आणि आसपासच्या हवेतील प्राथमिक उष्णता विनिमयासाठी जबाबदार असतात. त्यांची रचना रेडिएटरची कार्यक्षमता, वजन आणि वाहनाच्या एकूण कार्यक्षमतेवर थेट परिणाम करते. प्रत्येक उत्पादन बॅचमध्ये सातत्यपूर्ण भूमिती आणि विश्वासार्ह थर्मल कार्यप्रदर्शन सुनिश्चित करून सिनूपॉवर अचूक एक्सट्रूजन आणि इन-हाउस प्रक्रिया नियंत्रणासह या बी-ट्यूब तयार करते.
मुख्य घटक भूमिका - B-Tubing रेडिएटर कार्यप्रदर्शन का परिभाषित करते
प्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगदुमडलेल्या रेडिएटर कोरमध्ये प्राथमिक उष्णता विनिमय पृष्ठभाग म्हणून काम करते. बी-आकाराचे प्रोफाइल तीन महत्त्वपूर्ण कार्यात्मक फायदे प्रदान करते:
📐 पृष्ठभागाचे क्षेत्रफळ वाढवणे बी-आकार समतुल्य क्रॉस-सेक्शनल एरियाच्या गोल नळ्यांपेक्षा प्रति ट्यूबमध्ये लक्षणीयरीत्या अधिक पृष्ठभागाचे क्षेत्रफळ प्रदान करते, ज्यामुळे प्रति ट्यूब शीतलक ते हवेत अधिक उष्णता हस्तांतरण होते.
🌊 अनावर प्रवाह संवर्धन बी-प्रोफाइल लॅमिनार शीतलक प्रवाहात अडथळा आणते, अशांतता निर्माण करते ज्यामुळे संवहनी उष्णता हस्तांतरण सुधारते आणि सीमा स्तरावरील प्रतिकार कमी होतो.
📦 कॉम्पॅक्ट कोर स्टॅकिंग सपाट बी-प्रोफाइल गाभ्यामध्ये घनदाट ट्यूब पॅकिंग करण्यास अनुमती देते, आधुनिक इंजिन कंपार्टमेंट्सच्या मर्यादित जागेत उष्णता विनिमय पृष्ठभागाचे क्षेत्रफळ वाढवते.
दुमडलेला रेडिएटर कोर एकत्रीकरण
- बी-ट्यूब दुमडलेल्या पंखांच्या थरांमध्ये समांतर स्टॅक केल्या जातात, पूर्ण रेडिएटर कोर बनवतात.
- शीतलक प्रत्येक बी-ट्यूबच्या मल्टी-पोर्ट इंटीरियरमधून वाहते, तर हवा बाहेरील पंखांच्या पृष्ठभागावरून जाते.
- बी-ट्यूबचे विस्तारित पृष्ठभागाचे क्षेत्रफळ आणि अशांत प्रवाहाचे नमुने कोरला कमी ट्यूब आणि कमी संपूर्ण कोर व्हॉल्यूमसह लक्ष्य शीतलक क्षमता प्राप्त करण्यास सक्षम करतात.
- हा एकीकरण दृष्टीकोन थर्मल कार्यक्षमता राखताना किंवा सुधारताना सामग्रीचा वापर आणि रेडिएटरचे वजन कमी करतो.
डिझाइन तत्त्वे - बी-आकाराच्या मागे असलेले विज्ञान
बी-आकाराचे प्रोफाइल हे लागू केलेल्या द्रव गतिशीलता आणि उष्णता हस्तांतरण अभियांत्रिकीचे परिणाम आहे. मुख्य डिझाइन तत्त्वांमध्ये हे समाविष्ट आहे:
मल्टी-पोर्ट अंतर्गत भूमिती
- बी-ट्यूब एकल पोकळ चॅनेल नाही परंतु अनुदैर्ध्य जाळ्यांनी विभाजित केलेले अनेक अंतर्गत पोर्ट वैशिष्ट्यीकृत करते.
- हे पोर्ट शीतलकाच्या संपर्कात अंतर्गत पृष्ठभागाचे क्षेत्रफळ वाढवतात, ज्यामुळे द्रवपदार्थापासून ट्यूबच्या भिंतीपर्यंत उष्णता हस्तांतरण वाढते.
- मल्टी-पोर्ट डिझाइनमुळे स्ट्रक्चरल मजबुती देखील सुधारते, ज्यामुळे पातळ भिंती आणि पुढील वजन कमी होते.
नियंत्रित अशांत निर्मिती
- कूलंट ट्यूबमधून जात असताना बी-प्रोफाइलचा आकार प्रवाह वेगळे करणे आणि पुन्हा जोडण्याचे बिंदू तयार करतो.
- ही नियंत्रित अशांतता थर्मल बाउंड्री लेयरमध्ये व्यत्यय आणते, जी लॅमिनार प्रवाहात उष्णता हस्तांतरणास प्राथमिक प्रतिकार आहे.
- वर्धित मिश्रणामुळे कोर फ्लोमधून अधिक गरम शीतलक ट्यूबच्या भिंतीच्या संपर्कात येते, ज्यामुळे एकूण उष्णता हस्तांतरण गुणांक सुधारतो.
ऑप्टिमाइझ केलेले पृष्ठभाग क्षेत्र-ते-व्हॉल्यूम गुणोत्तर
- बी-आकार क्रॉस-सेक्शनल फ्लो एरियाच्या प्रति युनिट बाह्य पृष्ठभागाचे क्षेत्रफळ वाढवते.
- याचा अर्थ दिलेल्या शीतलक प्रवाह दरासाठी अधिक ट्यूब पृष्ठभाग हवेच्या प्रवाहाच्या संपर्कात आहे.
- परिणाम म्हणजे प्रति ट्यूब उच्च उष्णता नकार क्षमता, लहान, हलके रेडिएटर्स सक्षम करते.
बी-ट्युबिंग वि. पारंपारिक गोल टयूबिंग – मुख्य घटक तुलना
प्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगपारंपारिक गोल टयूबिंगपासून मूलभूतपणे अनेक मुख्य पैलूंमध्ये वेगळे आहे:
| डिझाइन वैशिष्ट्य |
बी-टाइप ट्यूबिंग (साइनूपॉवर) |
पारंपारिक गोल टयूबिंग |
| क्रॉस-सेक्शन आकार |
"बी" प्रोफाइल - मल्टी-पोर्ट |
वर्तुळाकार - सिंगल बोअर |
| पृष्ठभागाचे क्षेत्रफळ प्रति खंड |
लक्षणीय उच्च |
खालचा |
| शीतलक प्रवाह नमुना |
अशांत (वर्धित मिश्रण) |
लॅमिनार ते संक्रमणकालीन |
| उष्णता हस्तांतरण गुणांक |
अशांततेमुळे उच्च |
खालचा |
| कोर पॅकिंग घनता |
प्रति कोर क्षेत्र अधिक ट्यूब |
प्रति कोर क्षेत्र कमी नळ्या |
| कोर वजन |
फिकट (कूलिंगच्या प्रति युनिट कमी सामग्री) |
जड |
| मॅन्युफॅक्चरिंग कॉम्प्लेक्सिटी |
उच्च (मल्टी-पोर्ट एक्सट्रूजन) |
लोअर (साधी एक्सट्रूजन) |
| प्रति कोर व्हॉल्यूम शीतकरण क्षमता |
उच्च |
खालचा |
उत्पादन प्रक्रिया - कॉइलपासून मुख्य घटकापर्यंत अचूकता
सायनूपॉवर निर्माण होतेप्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगघट्ट नियंत्रित उत्पादन क्रमाद्वारे:
1 मिश्रधातूची निवड AA3003 किंवा AA3102 ॲल्युमिनियम कॉइल्स थर्मल चालकता, फॉर्मॅबिलिटी आणि गंज प्रतिरोधासाठी निवडले.
2 प्रिसिजन एक्सट्रुजन बहु-पोर्ट बी-प्रोफाइल सुस्पष्टता द्वारे extruded मरतात. रिअल-टाइम डायमेंशनल मॉनिटरिंग सातत्यपूर्ण भूमिती सुनिश्चित करते.
3 रेखाचित्र आणि आकारमान मल्टी-पास कोल्ड ड्रॉईंग परिमाणे आणि पृष्ठभाग फिनिश ते अंतिम तपशील सहिष्णुता सुधारते.
4 एनीलिंग ±5°C एकसमानतेसह नियंत्रित वातावरणातील ॲनिलिंग सातत्यपूर्ण धान्य रचना आणि यांत्रिक गुणधर्म सुनिश्चित करते.
5 कट-टू-लांबी कोर असेंबलीसाठी डीब्युरर्ड, स्क्वेअर एंड्ससह ग्राहक-निर्दिष्ट लांबीचे अचूक सॉइंग.
6 गुणवत्ता पडताळणी 100% मितीय तपासणी, लीक चाचणी आणि प्रति बॅच यांत्रिक सत्यापन.
उपकरणे क्षमता
- सिनुपॉवर 90+ उपकरणे आणि टूलिंग प्रकार चालवते ज्यात वेल्डिंग उत्पादन लाइन, सॉइंग मशीन, पंचिंग प्रेस, ड्रॉइंग मशीन, ॲनिलिंग फर्नेस आणि क्रेन यांचा समावेश आहे.
- ही इन-हाउस उपकरणे क्षमता कच्च्या मालापासून ते तयार नळीपर्यंत शेवटपासून शेवटपर्यंत प्रक्रिया नियंत्रित करण्यास अनुमती देते.
- सर्व प्रक्रिया IATF 16949 गुणवत्ता व्यवस्थापन प्रणाली निरीक्षण अंतर्गत केल्या जातात.
ऍप्लिकेशन्स - जेथे बी-ट्युबिंग मूळ मूल्य प्रदान करते
ऑटोमोटिव्ह कूलिंग सिस्टम
- इंजिन कूलिंग रेडिएटर्स - प्रवासी वाहने, एसयूव्ही, हलके ट्रक
- व्यावसायिक वाहन रेडिएटर्स – बसेस, अवजड ट्रक, महामार्गावरील उपकरणे
- एअर कूलर चार्ज करा - टर्बोचार्ज केलेले आणि सुपरचार्ज केलेले इंजिन
- ऑइल कूलर - ट्रान्समिशन आणि इंजिन ऑइल कूलिंग
HVAC आणि स्थिर प्रणाली
- व्यावसायिक वातानुकूलन कंडेन्सर
- पॉवर स्टेशन कूलिंग सिस्टम
- औद्योगिक उष्णता एक्सचेंजर्स
- HVAC एअर हँडलिंग युनिट्स तयार करणे
इलेक्ट्रिक वाहन थर्मल व्यवस्थापन
- बॅटरी कूलिंग प्लेट्स आणि हीट एक्सचेंजर्स
- पॉवर इलेक्ट्रॉनिक्स कूलिंग सिस्टम
- उष्णता पंप कंडेन्सर आणि बाष्पीभवक
सानुकूलन - तुमच्या रेडिएटर डिझाइनसाठी तयार केलेला मुख्य घटक
सिनुपॉवर डिझाइन, उत्पादन आणि प्रक्रियाप्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगग्राहक रेखाचित्रे किंवा नमुने त्यानुसार. आमच्या लीन कंट्रोल पध्दतीमध्ये प्रत्येक टप्प्याचा समावेश होतो:
-
प्रोफाइल परिमाणे:ट्यूबची रुंदी, उंची आणि भिंतीची जाडी तुमच्या मूळ डिझाइननुसार तयार केली आहे.
-
मिश्रधातूची निवड:AA3003, AA3102, किंवा कार्यप्रदर्शन आवश्यकतांवर आधारित सानुकूल मिश्रधातू.
-
मल्टी-पोर्ट कॉन्फिगरेशन:तुमच्या कूलंट फ्लो आणि प्रेशर ड्रॉप लक्ष्यांसाठी अंतर्गत पोर्ट संख्या आणि भूमिती ऑप्टिमाइझ केली आहे.
-
लांबी:तुमच्या निर्दिष्ट असेंबली परिमाणांमध्ये कट करा.
-
पृष्ठभाग उपचार:वर्धित गंज संरक्षणासाठी रूपांतरण कोटिंग, झिंक-फ्लेक किंवा एनोडाइज्ड फिनिश.
-
पूर्ण करणे समाप्त करा:हेडर प्लेट असेंब्लीसाठी डीब्युर केलेले, चेम्फर्ड किंवा विस्तारित टोक.
मूल्य शृंखला ओलांडून दुबळे नियंत्रण
- संपूर्ण शोधक्षमतेसह ISO 14001-प्रमाणित स्मेल्टरमधून कच्चा माल सोर्सिंग
- अंतिम तपासणीद्वारे एक्सट्रूझनपासून प्रक्रिया नियंत्रण
- कर्मचारी, कार्यसंघ, प्रक्रिया आणि समर्थन प्रणालींमध्ये गुणवत्ता व्यवस्थापन
- पूर्ण तपासणी दस्तऐवजांसह वेळेवर वितरण
गुणवत्ता आणि प्रमाणपत्रे - सत्यापित उत्पादन मानके
साठी Sinupower च्या उत्पादन प्रक्रियाप्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगखालील प्रमाणित प्रणाली अंतर्गत कार्य करा:
सिस्टम प्रमाणपत्रे
-
IATF 16949:2016- ऑटोमोटिव्ह गुणवत्ता
-
ISO 9001:2015- गुणवत्ता व्यवस्थापन
-
ISO 14001:2015- पर्यावरणीय
-
ISO 45001:2018- आरोग्य आणि सुरक्षा
बौद्धिक संपदा
-
2 शोध पेटंट(२०१९ पासून)
-
15 डिझाइन पेटंट
-
16 उपयुक्तता मॉडेल पेटंट
📋 संपूर्ण प्रमाणपत्र प्रती विनंती केल्यावर उपलब्ध.
अभियांत्रिकी पुनरावलोकन:या उत्पादनाच्या माहितीचे पुनरावलोकन श्री. गाओ कियांग, सिनूपॉवरचे संस्थापक - 20+ वर्षे ॲल्युमिनियम एक्सट्रूझन आणि थर्मल मॅनेजमेंटमध्ये केले आहे, ज्यात फॉर्च्युन 500 उत्पादन कंपन्यांमध्ये आधीच्या नेतृत्वाचा समावेश आहे.
भागीदारी आणि पुरवठा साखळी
सिनुपॉवरने मान्यताप्राप्त उद्योग प्रमुखांसह कायमस्वरूपी आणि चांगले सहकारी संबंध प्रस्थापित केले आहेत:
-
संहुआ- जागतिक HVAC&R घटक निर्माता
-
डॅनफॉस- कूलिंग आणि हीटिंग सोल्यूशन्स प्रदाता
-
पंक्ल- उच्च-कार्यक्षमता ड्राइव्हट्रेन आणि थर्मल सिस्टम विशेषज्ञ
20-25
कामाचे दिवस लीड टाइम
90+
उपकरणे आणि टूलिंग प्रकार
८७.७६%
पूर्व चीन विक्री एकाग्रता
पॅकेजिंग:VCI अँटी-रस्ट पेपर, प्लॅस्टिक एंड कॅप्स, स्टील स्ट्रॅपिंगसह लाकडी क्रेट. एफओबी शांघाय किंवा निंगबो; EXW उपलब्ध.
शाश्वतता
-
ऊर्जा:रीजनरेटिव्ह बर्नर तंत्रज्ञानामुळे गॅसचा वापर 18% कमी होतो.
-
पुनर्वापर:98% सामग्रीचा वापर - सर्व स्क्रॅप प्रमाणित पुनर्वापरकर्त्यांना परत केले.
-
पाणी:क्लोज्ड-लूप रिन्सिंगमुळे पाण्याचा वापर 40% कमी होतो, शून्य हेवी मेटल डिस्चार्ज.
-
अनुपालन:RoHS आणि REACH अनुरूप.
-
साहित्य कार्यक्षमता:बी-ट्यूब डिझाइनमध्ये पारंपारिक डिझाईन्सपेक्षा थंड क्षमतेच्या प्रति युनिट कमी ॲल्युमिनियमचा वापर होतो.
B-Tubing बद्दल वारंवार विचारले जाणारे प्रश्न
प्रश्न: फोल्ड रेडिएटर कोरमध्ये बी-टाइप ट्यूबिंगचा प्राथमिक फायदा काय आहे? A: B-प्रकार टयूबिंग समान कोर व्हॉल्यूममध्ये उष्णता हस्तांतरणासाठी मोठ्या पृष्ठभागाचे क्षेत्रफळ प्रदान करते, चांगल्या थर्मल एक्सचेंजसाठी अशांत शीतलक प्रवाहास प्रवृत्त करते आणि अधिक कॉम्पॅक्ट रेडिएटर डिझाइन सक्षम करते - हे सर्व सुधारित कूलिंग कार्यप्रदर्शन आणि वजन कमी करण्यात योगदान देते.
प्रश्न: बी-ट्यूब उत्पादनासाठी कोणते मिश्र धातु वापरतात? A: Sinupower AA3003 आणि AA3102 ॲल्युमिनियम मिश्र धातु वापरते, त्यांच्या उत्कृष्ट थर्मल चालकता (200-220 W/m·K), फॉर्मेबिलिटी आणि ऑटोमोटिव्ह कूलंट वातावरणात गंज प्रतिरोधकतेसाठी निवडले जाते.
प्रश्न: सिनुपॉवर विशिष्ट रेडिएटर डिझाइनसाठी कस्टम बी-ट्यूब प्रोफाइल तयार करू शकते? उ: होय. सिनुपॉवर ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांनुसार बी-ट्यूब प्रोफाइल डिझाइन आणि तयार करू शकते. आमची इन-हाऊस टूलींग क्षमता 15-20 कामकाजाच्या दिवसांत कस्टम डाय डेव्हलप करण्यास अनुमती देते.
प्रश्न: बी-ट्यूब उत्पादनासाठी सिनुपॉवरकडे कोणती प्रमाणपत्रे आहेत? A: Sinupower IATF 16949:2016, ISO 9001:2015, ISO 14001:2015, आणि ISO 45001:2018 ला प्रमाणित आहे.
प्रश्न: बी-ट्यूब ऑर्डरसाठी विशिष्ट लीड टाइम काय आहे? A: 50,000 तुकड्यांपर्यंतच्या ऑर्डरसाठी मानक लीड टाइम 20-25 कार्य दिवस आहे. सानुकूल टूलिंग 15-20 कार्य दिवस जोडते.
प्रश्न: बी-ट्यूब डिझाइन उष्णता हस्तांतरण कार्यक्षमता कशी सुधारते? A: B-आकारामुळे पृष्ठभागाचे क्षेत्रफळ वाढते आणि शीतलक प्रवाहामध्ये नियंत्रित अशांतता निर्माण होते, ज्यामुळे थर्मल बाउंड्री लेयरमध्ये व्यत्यय येतो आणि संवहनी उष्णता हस्तांतरण सुधारते. हे कमी कोर व्हॉल्यूमसह प्रति ट्यूब अधिक उष्णता नाकारण्यास अनुमती देते.
प्रश्न: बी-ट्यूबसाठी कोणते एंड फिनिश उपलब्ध आहेत? उत्तर: आम्ही वेगवेगळ्या हेडर प्लेट असेंबली पद्धतींना अनुरूप स्क्वेअर कट, डिब्युर्ड, चेम्फर्ड, फ्लेर्ड आणि विस्तारित टोक देऊ करतो.
सिनुपॉवर वितरीत करतेप्रिसिजन फोल्डेड रेडिएटर कोर कंपोनंट बी टाईप ट्युबिंगजे रेडिएटर उत्पादकांना कॉम्पॅक्ट, लाइटवेट डिझाईन्समध्ये उत्कृष्ट थर्मल कार्यक्षमता प्राप्त करण्यास सक्षम करते. आम्ही OEM, टियर-वन पुरवठादार आणि रेडिएटर उत्पादकांना नमुने, तांत्रिक डेटाशीट किंवा सहयोगी डिझाइन पुनरावलोकनासाठी आमच्याशी संपर्क साधण्यासाठी आमंत्रित करतो.
