सिनुपॉवर चीनमधून प्रीमियम शाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्स पुरवते, यूटिलिटी-स्केल BESS मध्ये थर्मल रनअवे कमी करण्यासाठी आणि दीर्घकालीन ग्रिड स्टोरेज सुरक्षितता ऑप्टिमाइझ करण्यासाठी प्रमाणित IATF16949 फ्लुइड कंड्युट्स प्रदान करते.
बहु-तास डिस्पॅच सायकल दरम्यान दीर्घ-कालावधी ऊर्जा संचयन प्रणाली (LDES) वारंवार गंभीर थर्मल स्ट्रेस प्रोफाइल अनुभवतात. जेव्हा मल्टी-पोर्ट प्लेट्स भारदस्त कूलंट तापमानात सतत चालतात तेव्हा, मानक एक्सट्रूडेड चॅनेल अनेकदा द्रव दाब असंतुलन विकसित करतात, ज्यामुळे असमान अंतर्गत संरचनात्मक विस्तार होतो. सिनुपॉवर आमच्या ॲल्युमिनियम चॅनेलच्या अंतर्गत रिब भूमितीमध्ये बदल करून, परिपूर्ण हायड्रॉलिक स्थिरता सुनिश्चित करून आणि संपूर्ण लिक्विड-कूल्ड मॅट्रिक्समध्ये एकसमान भिंतीचे तापमान राखून या भौतिक मर्यादांचे निराकरण करते.
विस्तारित ऑपरेशनल आयुर्मानावर, लिक्विड ग्लायकोल मीडियामध्ये रासायनिक अभिक्रिया शोधून काढल्यामुळे सामान्य शीतलक नळांमध्ये सूक्ष्म सीमा स्तर स्केलिंग होऊ शकते. हे बिल्डअप द्रव वेग प्रतिबंधित करते आणि पंप ऊर्जेचा वापर वाढवते. आमच्या आतल्या भिंतीशाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्सप्रगत एक्सट्रूझन प्रक्रियेदरम्यान विशेष उच्च-शुद्धता धातू उपचार घ्या. हा अति-गुळगुळीत अंतर्गत क्रॉस-सेक्शन (पृष्ठभागाचा उग्रपणा Ra ≤ 0.8μm) सूक्ष्म-खरखरपणा काढून टाकतो, सामग्रीला चिकटून राहण्यास प्रतिबंध करतो, सतत प्रवाहाचा वेग टिकवून ठेवतो आणि एकूण स्टेशन ऑपरेटिंग खर्च कमी करतो.
मेगावाट-स्केल कंटेनराइज्ड स्टोरेज युनिट्सना लक्ष्य क्षमता मेट्रिक्स साध्य करण्यासाठी सर्वाधिक संभाव्य अवकाशीय घनता आवश्यक आहे. हेवी किंवा मोठ्या गोल पाइपिंग नेटवर्क्स सेल-पॅकिंग कॉन्फिगरेशन प्रतिबंधित करतात आणि कार्यक्षमता कमी करतात. आमच्या विशेष मल्टी-पोर्ट फ्लॅट प्रोफाइलमध्ये कमीत कमी वर्टिकल क्रॉस-सेक्शन (6.2 मिमी इतके कमी) आहे, जे थेट उच्च-क्षमतेच्या लिथियम आयर्न फॉस्फेट (LiFePO₄) सेल ब्लॉक्सच्या खाली एकत्रीकरणास अनुमती देते. हा जवळचा स्थानिक संपर्क सक्रिय स्टोरेज सामग्रीसाठी आवश्यक असलेली गंभीर जागा व्यापल्याशिवाय उत्कृष्ट थर्मल वहन हमी देतो.
स्ट्रक्चरल मॉडेलिंग आणि तांत्रिक पडताळणीसह बॅटरी पॅक स्ट्रक्चरल इंजिनिअर्स, प्रोक्योरमेंट डायरेक्टर्स आणि टियर-1 HVAC सिस्टम डिझायनर्सना मदत करण्यासाठी, आमचे संपूर्ण प्रमाणित अभियांत्रिकी पॅरामीटर्स खाली तपशीलवार आहेत:
| औद्योगिक अभियांत्रिकी मेट्रिक्स | सत्यापित सोर्सिंग तपशील आणि फॅक्टरी मालमत्ता |
|---|---|
| सोर्सिंग उत्पादनाचे नाव | शाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्स |

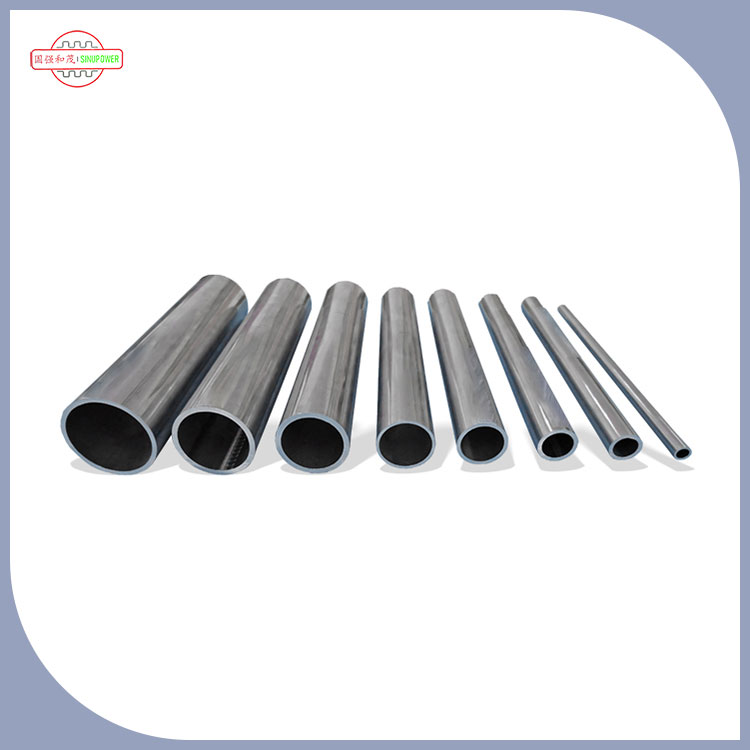

| उपलब्ध स्ट्रक्चरल फॉर्म | दुमडलेले पाईप्स, आयताकृती विभाग, सपाट नळ्या, गोल प्रोफाइल, डी-आकार नलिका |
| मेटलर्जिकल बेस मिश्र धातु | उच्च-वाहकता नॉन-फेरस ॲल्युमिनियम मिश्र धातु (3003, 6063, 6005A), अचूक तांबे आणि पितळ |
| गुणवत्ता ऑडिट आणि अनुपालन | अंतर्गत पूर्णपणे प्रमाणितIATF 16949, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| उत्पादन यंत्रणा युनिट्स | 90 संच (उच्च-फ्रिक्वेंसी वेल्डिंग लाइन्स, प्रिसिजन सॉइंग मशीन्स, पंचिंग प्रेस, ड्रॉइंग बेंच, एनीलिंग फर्नेस) |
| बौद्धिक संपदा | 33 सक्रिय पेटंट (2 कोर आविष्कार पेटंट, 15 सौंदर्यविषयक डिझाइन पेटंट, 16 उपयुक्तता मॉडेल प्रमाणपत्र) |
| सानुकूल टूलिंग क्षमता | क्लायंट ब्लूप्रिंट्स, सीएडी डिझाईन्स किंवा भौतिक संदर्भ नमुन्यांमधून इन-हाउस कस्टम मोल्ड प्रोसेसिंग |
| ग्लोबल स्ट्रॅटेजिक सोर्सिंग पार्टनर्स | सनहुआ (२०२० पासून), डॅनफॉस (२०२१ पासून) आणि पँकल (२०२२ पासून) सह कायमस्वरूपी पुरवठा करार |
युटिलिटी-स्केल स्टोरेज प्रोजेक्ट्ससाठी अचूक सिस्टम-स्तरीय मॉडेलिंग सक्षम करण्यासाठी, आम्ही आमच्या कूलिंग चॅनेलसाठी खालील प्रमाणीकृत कार्यप्रदर्शन डेटा प्रदान करतो (ॲलॉय 3003, भिंतीची जाडी 0.4 मिमी, वॉटर/इथिलीन ग्लायकोल 50/50 कूलंटवर आधारित):
| पॅरामीटर | मूल्य | चाचणी स्थिती |
|---|---|---|
| थर्मल रेझिस्टन्स (आरव्या) | 0.014 ~ 0.022 K/W | प्रवाह दर 6 L/min |
| उष्णता हस्तांतरण गुणांक | 2,800 ~ 4,200 W/m²·K | अनावर प्रवाह (पुनः ३,५००) |
| प्रेशर ड्रॉप | 1.8 ~ 3.5 kPa/m | प्रवाह दर 6 L/min |
| बर्स्ट प्रेशर (20°C वर) | ≥ 5.5 MPa | प्रति ASTM B241 |
| बर्स्ट प्रेशर (80°C वर) | ≥ 4.0 MPa | 80 डिग्री सेल्सियस शीतलक तापमानात |
| शिफारस केलेला प्रवाह वेग | 0.3 ~ 1.5 मी/से | BESS लो-पंप-पॉवर ऑपरेशनसाठी ऑप्टिमाइझ केलेले |
| डिझाइन लाइफ (थर्मल सायकल) | ≥ 6,000 सायकल | -40°C ~ 80°C थर्मल शॉक, प्रति ISO 16750-4 |
| गळती दर | < 1.0 × 10⁻⁴ Pa·m³/s | 1.0 MPa अंतर्गत दाबावर हीलियम गळती चाचणी |
पात्रता हेतूंसाठी विनंती केल्यावर दीर्घ-कालावधीच्या थर्मल सायकलिंग आणि कंपन चाचणी डेटासह संपूर्ण चाचणी अहवाल उपलब्ध आहेत.
अभियांत्रिकी संघांना कंटेनराइज्ड स्टोरेज ऍप्लिकेशन्ससाठी आमच्या फ्लॅट मल्टी-पोर्ट आर्किटेक्चरचा फायदा मोजण्यात मदत करण्यासाठी, आम्ही आमच्या प्रोफाइलची तुलना समान चाचणी परिस्थितीत पारंपारिक गोल नळ्यांशी केली (प्रवाह दर 6 L/min, कूलंट 50/50 EGW, इनलेट तापमान 25°C):
| कामगिरी मेट्रिक | मानक गोल ट्यूब | सिनुपॉवर मल्टी-पोर्ट फ्लॅट | सुधारणा |
|---|---|---|---|
| सेल संपर्क पृष्ठभाग क्षेत्र | 100% (बेसलाइन) | १६५% | +६५% |
| उभ्या जागेची आवश्यकता | 100% (बेसलाइन) | ५८% | −42% |
| तापमान एकरूपता (ΔTकमाल) | ± 4.5°C | ± 1.8°C | −60% |
| पंप पॉवर आवश्यकता | 100% (बेसलाइन) | ८२% | −18% |
| सेल पॅकिंग घनता | 100% (बेसलाइन) | 114% | +१४% |
टीप: मल्टी-पोर्ट चॅनेल अंतर्गत पृष्ठभागाचे क्षेत्रफळ आणि अशांतता वाढवतात, ज्यामुळे BESS ड्युटी सायकलसाठी अनुकूल प्रवाह मार्ग डिझाइनमुळे कमी पंप पॉवरसह उत्कृष्ट उष्णता हस्तांतरण सक्षम होते.
युटिलिटी-स्केल बॅटरी स्टोरेज ऍप्लिकेशन्सना अनेक दशकांच्या सक्रिय फील्ड डिप्लॉयमेंटमध्ये शून्य द्रव गळतीची आवश्यकता असते. एकल यांत्रिक बिघाड संपूर्ण उच्च-व्होल्टेज कंटेनरच्या अलगाव गुणधर्मांना धोका देऊ शकते. सिनूपॉवर चांगशु मधील आमच्या संपूर्ण उत्पादन पदचिन्हावर कठोर धातुकर्म तपासणी आणि स्वयंचलित प्रक्रिया प्रोटोकॉल लागू करून हे फील्ड ऑपरेशनल धोके दूर करते.
मॅन्युअल किंवा अस्थिर वेल्डिंग पद्धती अडकलेल्या वायूचे सूक्ष्म पॉकेट्स सादर करतात जे सतत थर्मल सायकल अंतर्गत विस्तारतात आणि क्रॅक होतात. सिनुपॉवर पूर्णपणे स्वयंचलित वेल्डिंग उत्पादन लाइन, विशेष ड्रॉइंग मशीन आणि हेवी-ड्यूटी पंचिंग प्रेस चालवून हे संरचनात्मक दोष कमी करते. आमची प्रत्येक बॅचशाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्सऑपरेशनल तणावाखाली मजबूत संयुक्त एकत्रीकरण आणि दीर्घकालीन टिकाऊपणाची हमी देण्यासाठी गहन इनलाइन नॉन-डिस्ट्रक्टिव्ह फ्लॉ डिटेक्शन (एडी-करंट चाचणी 1.5 मीटर/से लाईन स्पीड) आणि वायवीय बर्स्ट चाचणी (100% सॅम्पलिंग) पार पाडते.
घनदाट बॅटरी रॅक कॉन्फिगरेशनच्या जटिल अंतर्गत मार्गांचे अनुसरण करण्यासाठी, सपाट ॲल्युमिनियमच्या नळांना भिंतीच्या विकृती किंवा किंकिंगचा त्रास न होता तीव्र भौमितीय वाकणे आवश्यक आहे. सिनुपॉवर फॅब्रिकेशनपूर्वी सर्व एक्सट्रूडेड प्रोफाइलला विशेष वायुमंडलीय ॲनिलिंग भट्टींद्वारे मार्गस्थ करते. हे थर्मल सायकल (4-6 तासांसाठी 350-400°C वर नियंत्रित) स्थानिकीकृत सूक्ष्म-तणावांच्या अंतर्गत संरचनात्मक क्रिस्टल्सपासून मुक्त होते, अचूक दुय्यम वाकणे आणि घट्ट फील्ड इंस्टॉलेशन सहिष्णुतेसाठी आवश्यक उच्च लवचिकता (लंबवत ≥ 18%) पुनर्संचयित करते.
प्रत्येक व्यावसायिक ऊर्जा साठवण टर्मिनल, हेवी-ड्यूटी औद्योगिक AC कोर आणि पॉवर स्टेशन फ्लुइड रेडिएटरला एक विशिष्ट मितीय क्रॉस-सेक्शन आवश्यक आहे जे आधीपासून अस्तित्वात असलेल्या इन्व्हेंटरी कॅटलॉगशी जुळले जाऊ शकत नाही. Sinupower एक दुबळे, एकात्मिक उत्पादन भागीदार म्हणून कार्य करते जे वापरकर्ता अभियांत्रिकी ब्लूप्रिंट्समधून थेट कस्टम टूल डेव्हलपमेंट कार्यान्वित करण्यास सक्षम आहे.
स्वयंचलित सॉइंग मशीन, विशेष क्रेन आणि उच्च-परिशुद्धता पंचिंग प्रेससह 90 हून अधिक प्रगत उत्पादन साधनांचा वैविध्यपूर्ण मालमत्ता फ्लीट चालवत आहे—आमचा अभियांत्रिकी कार्यसंघ सानुकूल मोल्ड विकास पूर्णपणे इन-हाउस कार्यान्वित करतो. आम्ही प्रत्येक पॅरामीटर लीन मॅन्युफॅक्चरिंग कंट्रोल अंतर्गत व्यवस्थापित करतो, सुरुवातीच्या कच्च्या मिश्र धातुच्या पडताळणीपासून ते अंतिम क्रॉस-सेक्शनल भूमिती मॅपिंगपर्यंत. हे इन-हाऊस व्यवस्थापन तृतीय-पक्ष टूलिंग विलंब टाळते, द्रुत प्रोटोटाइप भौतिक नमुने प्रदान करते (डाय मंजूरीनंतर 2-3 आठवडे), आणि कस्टमसाठी आपल्या सोर्सिंग टाइमलाइनला गती देऊन ग्राहक मूल्य वाढवते.शाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्सप्रकल्प
6 मे 2018 रोजी सह-स्थापना, श्री Gao Qiang - एक प्रतिष्ठित उद्योग व्यक्तिमत्व ज्याने Fortune Global 500 औद्योगिक कंपन्यांमध्ये व्यापक नेतृत्व क्रेडेन्शियल्स जमा केले होते - Sinupower बीजिंग आणि शांघाय सारख्या औद्योगिक केंद्रांमधील समृद्ध तांत्रिक पात्रता असलेल्या अभिजात व्यवस्थापन संघाद्वारे निर्देशित केले जाते. या मेटलर्जिकल क्षमतेने आमच्या एंटरप्राइझला जागतिक बाजारातील अग्रगण्यांसह कायमस्वरूपी, दीर्घकालीन पुरवठा करार सुरक्षित करण्याची अनुमती दिली आहे, यासहSanhua, Danfoss, आणि Pankl.
सिन्युपॉवर शीतलक वाहिन्यांचा पुरवठा करते120+ BESS आणि EV घटक उत्पादक2024 अंतर्गत विक्री ट्रॅकिंगवर आधारित प्रादेशिक थर्मल मॅनेजमेंट ट्युबिंग मार्केटमधील महत्त्वपूर्ण वाटा दर्शवणारे पूर्व चीन (जियांगसू, झेजियांग, शांघाय आणि अनहुई) मध्ये. आमच्या ग्राहक बेसमध्ये या प्रदेशातील टॉप १० बॅटरी पॅक उत्पादकांपैकी ८ समाविष्ट आहेत.
संपूर्ण उत्तर चीन, दक्षिण चीन आणि आंतरराष्ट्रीय ठिकाणी मोठ्या प्रदर्शनांमध्ये आमची गतिमान आणि स्थिर उत्पादन घडामोडी सातत्याने प्रदर्शित करून, सिनुपॉवर विकसित होत असलेल्या आंतरराष्ट्रीय स्वच्छ-ऊर्जा मानकांसह जवळचे तांत्रिक संरेखन राखते. आम्ही संपूर्ण सामग्री शोधण्यायोग्यता, 33 वेगळे पेटंट असलेले मजबूत R&D पोर्टफोलिओ आणि IATF 16949, ISO 9001:2015, ISO 14001:2015, आणि ISO 45001:2018 चे अनुपालन असलेल्या सर्व शिपमेंटला पाठीशी घालतो.
ग्राहक:एक अग्रगण्य जागतिक ऊर्जा संचय प्रणाली इंटिग्रेटर (2024 BESS उपयोजन > 3GWh)
आव्हान:क्लायंटच्या 200MWh कंटेनरयुक्त स्टोरेज प्रकल्पासाठी कूलिंग सोल्यूशन आवश्यक आहे:
सिनुपॉवर सोल्यूशन:आम्ही एक सानुकूल 8-पोर्ट मायक्रो-चॅनेल फ्लॅट प्रोफाइल विकसित केले आहे:
परिणाम:
| जोडीदार | पासून | व्याप्ती | मुख्य कामगिरी मेट्रिक |
|---|---|---|---|
| संहुआ | 2020 | EV आणि BESS थर्मल सिस्टमसाठी कूलिंग ट्यूब | 99.2% OTD, <180 PPM |
| डॅनफॉस | 2021 | ESS अनुप्रयोगांसाठी थर्मल व्यवस्थापन प्रोफाइल | 100% मितीय अनुपालन (Cpk ≥ 1.67) |
| पंक्ल | 2022 | प्रीमियम EV साठी उच्च-कार्यक्षमता शीतलक चॅनेल | 0 फील्ड अपयश24 महिन्यांत |
| ग्लोबल बीईएसएस इंटिग्रेटर | 2023 | 200MWh+ कंटेनराइज्ड स्टोरेज प्रकल्प | अनन्य पुरवठादार2GWh पाइपलाइनसाठी |
उ: ईव्ही कूलिंग ट्यूब्स उच्च-प्रवाह, अल्प-मुदतीच्या डिस्चार्ज सायकल्ससाठी (सामान्यत: 1-2 तास) ऑप्टिमाइझ केल्या जातात, तर आमची शाश्वत ऊर्जा स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूब्स विशेषत: कमी प्रवाह दरांसह दीर्घ कालावधीसाठी (6-12 तास) डिस्पॅच सायकलसाठी डिझाइन केल्या आहेत. पंप उर्जेचा वापर कमी करण्यासाठी आणि राउंड-ट्रिप कार्यक्षमता 2-4% ने सुधारण्यासाठी आम्ही कमी प्रवाह वेग (0.3-1.5 मी/से) कमी दाब कमी करण्यासाठी अंतर्गत बरगडी भूमिती अनुकूल करतो. याव्यतिरिक्त, आमच्या BESS ट्यूब्समध्ये 20+ वर्षांच्या स्थिर सेवेसाठी वाढीव गंज प्रतिरोधक क्षमता आहे, तर EV ट्यूब सामान्यत: 8-10 वर्षांच्या ऑटोमोटिव्ह ड्युटी सायकलसाठी डिझाइन केल्या आहेत.
A: आमच्या ट्यूब स्थिर स्टोरेज ऍप्लिकेशन्समध्ये 20+ वर्षे सतत सेवेसाठी डिझाइन केल्या आहेत. आम्ही हे प्रवेगक थर्मल सायकलिंग चाचण्या (-40°C ते 80°C पर्यंत 6,000+ सायकल) आणि ASTM G85 (1,000+ तास मीठ स्प्रे) प्रति गंज प्रतिरोध चाचणीद्वारे प्रमाणित करतो. भिंतीची जाडी 1.5x सुरक्षेच्या मार्जिनने फट प्रेशरच्या विरूद्ध डिझाइन केलेली आहे. तपशीलवार सायकल-दर-सायकल डेटासह संपूर्ण चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
उ: होय. आम्ही क्लायंट CAD फाइल्स (STEP, IGES, किंवा DWG फॉरमॅट) वरून संपूर्ण सानुकूल टूलिंग डेव्हलपमेंट ऑफर करतो. आमचे इन-हाऊस टूलींग शॉप 4-6 आठवडे (मानक) किंवा 3 आठवडे (त्वरीत) कोणत्याही क्रॉस-सेक्शनल भूमितीसाठी डायज बनवू शकते. टूलिंगच्या मंजुरीनंतर 1-2 आठवड्यांनंतर नमुना उत्पादन सुरू होते. सानुकूल प्रोफाइलसाठी किमान ऑर्डर प्रमाण 1,000 तुकड्यांपासून सुरू होते, प्रमाणीकरणासाठी 100-500 तुकड्यांच्या पायलट प्रमाणांसह.
A: आमच्या BESS कूलिंग चॅनेलला 1.2 MPa सतत ऑपरेटींग प्रेशरसाठी रेट केले जाते ज्यात 20°C (≥ 4.0 MPa 80°C वर) ≥ 5.5 MPa च्या बर्स्ट प्रेशरसह. हे स्थिर स्टोरेज ऍप्लिकेशन्ससाठी 4.5x सुरक्षा घटक प्रदान करते, 1.0 MPa ऑपरेटिंग प्रेशरच्या ठराविक BESS आवश्यकता ओलांडते. उच्च-दाब अनुप्रयोगांसाठी, आम्ही भिंतीची जाडी किंवा मिश्रधातूची निवड समायोजित करू शकतो — कृपया विशिष्ट आवश्यकतांसाठी आमच्या अभियांत्रिकी कार्यसंघाचा सल्ला घ्या.
A: अगदी. प्रत्येक शिपमेंटमध्ये मिल चाचणी प्रमाणपत्रे (ईएन 573 आणि EN 755 प्रति रासायनिक रचना आणि यांत्रिक गुणधर्म), मितीय तपासणी अहवाल (भिंतीची जाडी, उंची, रुंदी, सीपीके मूल्यांसह सरळपणा), विध्वंसक चाचणी नोंदी (बर्स्ट प्रेशर, सपाट करणे, विस्तार चाचण्या) आणि एएसटीएम लेकहेल रेट टेस्ट (एएसटीएम बी241 रिपोर्ट) यांचा समावेश होतो. सर्व दस्तऐवज वैयक्तिक उत्पादन बॅचसाठी शोधण्यायोग्य आहेत आणि 15 वर्षांसाठी राखून ठेवले आहेत.
A: आम्ही ॲप्लिकेशनवर अवलंबून ॲल्युमिनियम मिश्र धातुंची श्रेणी ऑफर करतो: 3003 — बहुतेक BESS अनुप्रयोगांसाठी मानक निवड; उत्कृष्ट फॉर्मेबिलिटी आणि गंज प्रतिकार.6063 — उच्च शक्ती, चांगले पृष्ठभाग समाप्त; दृश्यमान किंवा संरचनात्मक अनुप्रयोगांसाठी योग्य. 6005A — कमाल ताकद; उच्च-दाब किंवा उच्च-कंपन वातावरणासाठी शिफारस केलेले. सानुकूल मिश्र धातु - विशेष आवश्यकतांसाठी उपलब्ध (उदा. उच्च थर्मल चालकता किंवा विशिष्ट गंज प्रतिकार). आमचा अभियांत्रिकी कार्यसंघ तुमचा ऑपरेटिंग दबाव, शीतलक रसायनशास्त्र आणि पर्यावरणीय परिस्थितींवर आधारित मिश्रधातू निवड मार्गदर्शन प्रदान करते. सानुकूल प्रोफाइल विकास, चाचणी प्रोटोकॉल आणि पुरवठा शृंखला क्षमतांसह आमच्या शाश्वत एनर्जी स्टोरेज सिस्टम बॅटरी कूलिंग ट्यूबच्या संपूर्ण श्रेणीबद्दल अधिक माहितीसाठी, कृपया तुमच्या प्रकल्पाच्या वैशिष्ट्यांसह आमच्या तांत्रिक विक्री संघाशी संपर्क साधा.
