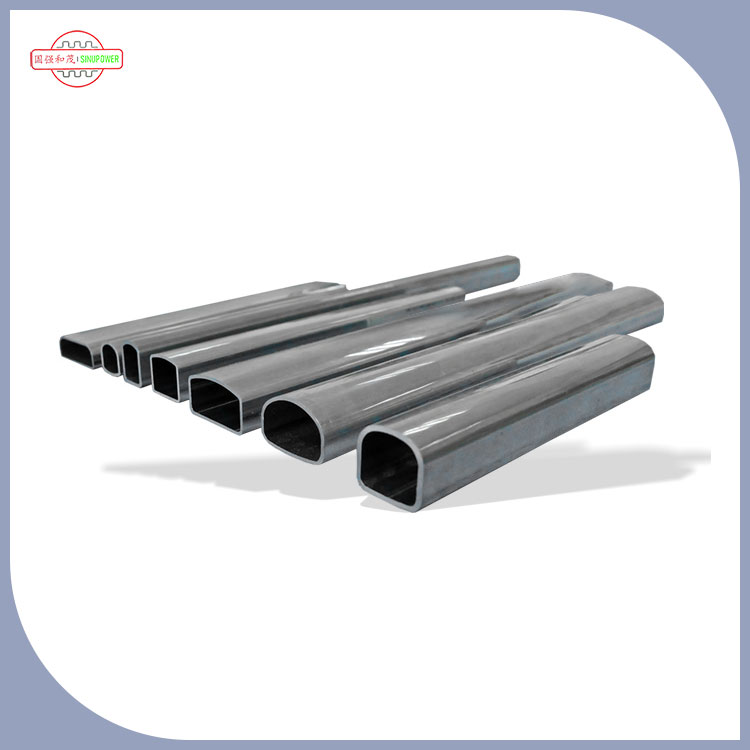

सिनुपॉवर हीट ट्रान्सफर ट्यूब्स चांगशु लि.- प्रमाणितउत्पादक आणि निर्यातकच्याकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्स— डी-टाइप कंडेन्सर सिस्टममध्ये रेफ्रिजरंट वितरण आणि संकलनासाठी इंजिनियर केलेले अचूक-एक्सट्रुडेड ॲल्युमिनियम मॅनिफोल्ड्स वितरित करते. आमचे डी-आकाराचे प्रोफाइल व्यावसायिक आणि औद्योगिक थर्मल व्यवस्थापन अनुप्रयोगांमध्ये कार्यक्षम उष्मा एक्सचेंजला समर्थन देण्यासाठी डिझाइन केले आहे.
1. मुख्य कार्य आणि डिझाइन अभियांत्रिकी
दकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्सडी-टाइप कंडेन्सर सिस्टीममध्ये प्राथमिक रेफ्रिजरंट वितरण आणि संकलन बहुविध म्हणून काम करते. डी-आकाराचा क्रॉस-सेक्शन कंडेनसर अनुप्रयोगांसाठी विशिष्ट अभियांत्रिकी फायदे प्रदान करतो:
रेफ्रिजरंट वितरण
- कंडेन्सर ट्यूबसाठी इनलेट आणि आउटलेट मॅनिफोल्ड म्हणून काम करते
- एकसमान रेफ्रिजरंट प्रवाह वितरणासाठी डिझाइन केलेली डी-आकाराची भूमिती
- एकाधिक रेफ्रिजरंटला समर्थन देते: R-410A, R-32, CO₂ (R-744)
- विविध पोर्ट कॉन्फिगरेशनसह सुसंगत (गोल, ओव्हल, स्लॉटेड)
हीट एक्सचेंज सपोर्ट
- रेफ्रिजरंट फेज वाफ ते द्रव बदलण्याची सुविधा देते
- 167 W/m·K थर्मल चालकतेसह ॲल्युमिनियम बांधकाम
- ॲल्युमिनियम फिन स्टॉकसह एकत्रीकरणासाठी डिझाइन केलेले
- ऑप्टिमाइझ केलेल्या प्रवाह मार्गांद्वारे सिस्टम ऊर्जा कार्यक्षमतेचे समर्थन करते
2. सामग्रीची निवड - ॲल्युमिनियम मिश्र धातु 6061-T6
Sinupower उच्च दर्जाचे ॲल्युमिनियम मिश्र धातु 6061-T6 आणि 6063-T5 निवडतेकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्ससत्यापित सामग्री गुणधर्मांवर आधारित:
167 थर्मल चालकता (W/m·K) — सत्यापित सामग्री गुणधर्म
2.70 घनता (g/cm³) — तांब्यापेक्षा 40% हलका (8.96 g/cm³)
520+ सॉल्ट स्प्रे रेझिस्टन्स (तास, ASTM B117) — मानक चाचणी पद्धत
डेटा टीप:थर्मल चालकता, घनता आणि गंज प्रतिकार आकृत्या 6061-T6 ॲल्युमिनियम मिश्र धातुचे भौतिक गुणधर्म प्रकाशित केले आहेत. वास्तविक घटक कार्यप्रदर्शन सिस्टम डिझाइन, ऑपरेटिंग परिस्थिती आणि इतर घटकांसह एकत्रीकरण यावर अवलंबून असते. Sinupower ग्राहक-विशिष्ट प्रमाणीकरणाची शिफारस करते.
वजनाचा फायदा
- समतुल्य कॉपर हेडरपेक्षा 40% हलके (2.70 vs 8.96 g/cm³)
- कंडेनसर फ्रेम्स आणि सपोर्ट्सवरील स्ट्रक्चरल लोड कमी करते
- मोठ्या प्रमाणात आंतरराष्ट्रीय शिपमेंटसाठी कमी मालवाहतूक खर्च
- स्थापना आणि देखभाल दरम्यान सुलभ हाताळणी
गंज कामगिरी
- ASTM B117 मीठ स्प्रे मानकानुसार चाचणी केली
- सामान्य वातावरणीय परिस्थितीत स्वयं-उपचार ऑक्साईड थर
- ॲल्युमिनियम फिन मटेरियलसह सुसंगत — गॅल्व्हॅनिक अलगाव आवश्यक नाही
- RoHS आणि RECH अनुरूप
3. मानक आणि सानुकूल तपशील
सिनुपॉवर तयार करतेकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्सखालील मानक आणि सानुकूल करण्यायोग्य कॉन्फिगरेशनमध्ये:
| पॅरामीटर |
मानक श्रेणी |
सानुकूल पर्याय |
| ट्यूब बाह्य व्यास (मिमी) |
१९.०५ - १२७.० |
✓ प्रति रेखाचित्र |
| भिंतीची जाडी (मिमी) |
0.9 - 3.2 |
✓ प्रति रेखाचित्र |
| लांबी (मिमी) |
300 - 6,000 |
✓ प्रति रेखाचित्र |
| डी-फ्लॅट रुंदी (मिमी) |
१२ - ८५ |
✓ प्रति रेखाचित्र |
| मिश्र धातु ग्रेड |
6061-T6, 6063-T5 |
✓ ३००३, ५०५२ उपलब्ध |
| पृष्ठभाग उपचार |
मिल फिनिश, एनोडाइज्ड (स्पष्ट/सोने), इपॉक्सी कोटिंग |
✓ गरजेनुसार |
| पोर्ट कॉन्फिगरेशन |
गोल, अंडाकृती, स्लॉट केलेले |
✓ प्रति ग्राहक रेखाचित्र |
| सहिष्णुता |
±0.05 मिमी |
✓ कडक सहिष्णुता उपलब्ध |
4. गुणवत्ता प्रमाणीकरण आणि प्रमाणपत्रे
उत्पादन नियंत्रण
- इन-लाइन एडी वर्तमान चाचणी (ASTM E426)
- नमुना बॅचवर 100% मितीय CMM तपासणी
- बर्स्ट प्रेशर टेस्ट: 1.5× डिझाइन प्रेशर किमान
- वितळण्यापासून ते पूर्ण होईपर्यंत संपूर्ण कच्च्या मालाची शोधक्षमता
- संपूर्ण उत्पादनात एसपीसी निरीक्षण
प्रमाणपत्रे
- IATF16949 (Reg. 123456-789) — ऑटोमोटिव्ह गुणवत्ता मानक
- ISO9001:2015 (CN-45678-2020) - गुणवत्ता व्यवस्थापन
- ISO14001:2015 - पर्यावरण व्यवस्थापन
- ISO45001:2018 - व्यावसायिक आरोग्य आणि सुरक्षा
- अनुपालन: RoHS, REACH, AHRI 210/240
5. प्राथमिक अनुप्रयोग विभाग
दकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्सअनेक उद्योगांमध्ये थर्मल मॅनेजमेंट सिस्टममध्ये वापरले जातात:
-
व्यावसायिक HVAC— एअर-कूल्ड कंडेन्सर, चिलर, रूफटॉप युनिट्स
-
रेफ्रिजरेशन- कोल्ड स्टोरेज, डिस्प्ले केस, ट्रान्सपोर्ट रेफ्रिजरेशन
-
उष्णता पंप— हवा-ते-पाणी, हवा-ते-हवा आणि भू-औष्णिक प्रणाली
-
औद्योगिक कूलिंग- पॉवर स्टेशन ड्राय कूलिंग, प्रोसेस कूलिंग
-
ऑटोमोटिव्ह आणि ईव्ही— बॅटरी कूलिंग कंडेन्सर्स, थर्मल मॅनेजमेंट मॉड्यूल्स
6. सायनुपॉवरची तुलना पर्यायी पुरवठादारांशी कशी होते?
सिनुपॉवर च्याकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्सकडक गुणवत्ता मानकांनुसार उत्पादित केले जातात. खालील तुलना क्षमता आणि प्रमाणपत्रांमधील पडताळणीयोग्य फरक हायलाइट करते:
| निवड निकष |
सिनुपॉवर |
ठराविक पुरवठादार ए |
ठराविक पुरवठादार बी |
| IATF16949 प्रमाणित |
✔ होय |
नाही |
✔ होय |
| आयामी सहिष्णुता क्षमता |
±0.05 मिमी |
±0.15 मिमी (उद्धृत) |
±0.08 मिमी (उद्धृत) |
| इन-हाउस टूलिंग डिझाइन |
✔ 90+ उपकरणे |
आउटसोर्स |
अर्धवट |
| पेटंट पोर्टफोलिओ |
33 सक्रिय |
2-5 |
८-१२ |
| मानक लीड वेळ |
15-25 कामाचे दिवस |
25-35 कामाचे दिवस |
20-30 कार्य दिवस |
| सानुकूल प्रोफाइल समर्थन |
पूर्ण OEM/ODM |
मर्यादित |
पूर्ण |
| तृतीय-पक्ष चाचणी अहवाल |
विनंतीनुसार उपलब्ध |
अतिरिक्त शुल्क |
उपलब्ध |
टीप:स्पर्धक माहिती सार्वजनिकरित्या उपलब्ध उद्योग डेटा आणि ग्राहक अभिप्रायावर आधारित आहे. सिनुपॉवर पुरवठादारांच्या क्षमतांचे थेट प्रमाणीकरण करण्याची शिफारस करते.
7. अभियांत्रिकी समर्थन आणि सानुकूलन
-
डिझाइन सल्ला:आमचा अभियांत्रिकी कार्यसंघ ग्राहकांच्या रेखाचित्रांचे पुनरावलोकन करतो आणि व्यवहार्यता विश्लेषण प्रदान करतो.
-
प्रोटोटाइप विकास:संपूर्ण मितीय अहवालासह 10-15 कामकाजाच्या दिवसांत नमुना शीर्षलेख तयार केले.
-
मोल्ड डिझाइन आणि फॅब्रिकेशन:इन-हाउस टूलिंग क्षमता बाह्य अवलंबित्व दूर करते.
-
पोस्ट-विक्री समर्थन:मोठ्या प्रकल्पांसाठी इंस्टॉलेशन मार्गदर्शन, ब्रेझिंग पॅरामीटर शिफारसी आणि ऑन-साइट समर्थन.
8. तुमच्या सिस्टमसाठी योग्य D-Type शीर्षलेख कसे निर्दिष्ट करावे
-
पायरी 1 - सिस्टम क्षमता परिभाषित करा:योग्य हेडर व्यास निवडण्यासाठी तुमचे डिझाइन कूलिंग लोड (kW) निश्चित करा.
-
पायरी 2 - रेफ्रिजरंट प्रकार:R-410A, R-32, CO₂ किंवा प्रोपेन — प्रत्येकाला विशिष्ट दाब रेटिंग आवश्यक आहे.
-
पायरी 3 - कनेक्शन पद्धत:Brazed, यांत्रिक (O-ring), किंवा welded सांधे.
-
पायरी 4 - पर्यावरणीय परिस्थिती:किनारी किंवा औद्योगिक वातावरणात एनोडाइज्ड किंवा लेपित फिनिशची आवश्यकता असू शकते.
-
पायरी 5 - रेखाचित्र किंवा नमुना सबमिट करा:आमचा अभियांत्रिकी कार्यसंघ 24 तासांच्या आत व्यवहार्यता आणि कोटेशनसह प्रतिसाद देतो.
9. सिनुपॉवर — तुमचा दीर्घकालीन थर्मल घटक भागीदार
2018 मध्ये श्री. गाओ किआंग (पूर्वी फॉर्च्युन 500 निर्माता असलेले) यांनी स्थापित केलेले, सिनुपॉवर एका अचूक ट्यूब तज्ञापासून पूर्ण-सेवा थर्मल घटक पुरवठादार बनले आहे. आमचेकमाल थर्मल डिसिपेशन डी-प्रकार कंडेनसर हेडर पाईप्सडिझाइन केलेले, टूल केलेले आणि संपूर्णपणे इन-हाउस उत्पादित केले जातात — आम्हाला गुणवत्ता, लीड टाइम आणि खर्चावर पूर्ण नियंत्रण देते.
-
33 पेटंट- डी-प्रोफाइल एक्सट्रूजन आणि फ्लो ऑप्टिमायझेशनसाठी 2 आविष्कार पेटंटसह.
-
90+ उपकरणे युनिट— वेल्डिंग लाइन, ड्रॉईंग मशीन, ॲनिलिंग फर्नेस, पंच प्रेस आणि सॉइंग स्टेशन्स.
-
बाजार उपस्थिती:87.8% पूर्व चीन, 8.4% दक्षिण चीन, 3.8% उत्तर चीन — जागतिक बाजारपेठांसाठी सक्रिय निर्यात तयारीसह.
-
कायम सहकार्य:Sanhua, Danfoss, Pankl — आमच्या गुणवत्ता सातत्य आणि पुरवठा विश्वासार्हतेचा दाखला.
10. वारंवार विचारले जाणारे प्रश्न
Q1: या शीर्षलेखांसाठी कमाल ऑपरेटिंग दबाव काय आहे?
आमचे 6061-T6 शीर्षलेख 65°C वर 4.5 MPa (650 psi) असे रेट केलेले आहेत. CO₂ आवृत्त्या 7.0 MPa रेटिंगसह उपलब्ध आहेत.
Q2: तुम्ही विद्यमान स्पर्धकाच्या शीर्षलेख परिमाणाशी जुळवू शकता का?
होय. आम्ही नमुने किंवा रेखांकनांवरून उलट-अभियंता बनवतो — विशेषत: मितीय पुष्टीकरणासाठी 5 कामकाजाच्या दिवसांत.
Q3: मानक MOQ काय आहे?
मानक आकारांसाठी 1,000 तुकडे. सानुकूल प्रोफाइल: 500 तुकडे. 50-200 तुकड्यांच्या चाचणी ऑर्डर आधीच्या चर्चेसह स्वीकारल्या गेल्या.
Q4: तुम्ही बर्स्ट चाचणी अहवाल देता का?
होय. प्रत्येक बॅचमध्ये प्रमाणित उपकरणे कॅलिब्रेशनसह 1.5× डिझाईन प्रेशरचा एक बर्स्ट चाचणी अहवाल समाविष्ट असतो.
Q5: समुद्री मालवाहतुकीसाठी तुम्ही कोणते पॅकेजिंग वापरता?
PE-बॅग्ड, फोम-विभक्त स्तर, स्टील-प्रबलित लाकडी क्रेट प्रति ISPM-15. कंटेनर लोडिंग फोटो डॉक्युमेंटेशनसह पर्यवेक्षित.
Q6: सिनुपॉवर ॲल्युमिनियम हेडर वापरण्यासाठी सिस्टम रीडिझाइनमध्ये मदत करू शकते?
होय. आमची अभियांत्रिकी कार्यसंघ सामील होण्याच्या पद्धती, थर्मल विस्तार आणि सिस्टम एकत्रीकरण यावर सल्लामसलत करते.
11. ऑर्डर पूर्ण करण्याची प्रक्रिया
-
चौकशी आणि रेखाचित्र पुनरावलोकन- 24-तास प्रारंभिक प्रतिसाद
-
नमुना उत्पादन आणि मान्यता— 10-15 कामाचे दिवस
-
एसपीसी मॉनिटरिंगसह मोठ्या प्रमाणात उत्पादन— १५-२५ कामाचे दिवस
-
अंतिम QC प्रकाशन— 100% परिमाण + बर्स्ट चाचणी + व्हिज्युअल तपासणी
-
पॅकिंग आणि डिस्पॅच- संपूर्ण कागदपत्रांसह शिपमेंटचा मागोवा घेतला
