आयताकृती ट्यूब्स आधुनिक उष्णता हस्तांतरण प्रणालींमध्ये जागा आणि कार्यप्रदर्शन आव्हाने कशी सोडवतात?

एका दृष्टीक्षेपात बाह्यरेखा

• नोकरी परिभाषित करा:उष्णता शुल्क, दाब, तापमान, द्रव रसायनशास्त्र, फूटप्रिंट मर्यादा.
• भूमिती निवडा:रुंदी/उंची, भिंतीची जाडी, कोपरा त्रिज्या, सरळपणा, लांबी.
• हुशारीने सामग्री निवडा:गंज, थर्मल चालकता, फॅब्रिकेशन, उपलब्धता.
• सामील होणे आणि असेंब्लीची योजना:वेल्डिंग/ब्रेझिंग, सीलिंग पृष्ठभाग, विकृती नियंत्रण.
• गुणवत्ता सत्यापित करा:आयामी तपासणी, गळती चाचणी, पृष्ठभागाची स्वच्छता, शोधण्यायोग्यता.

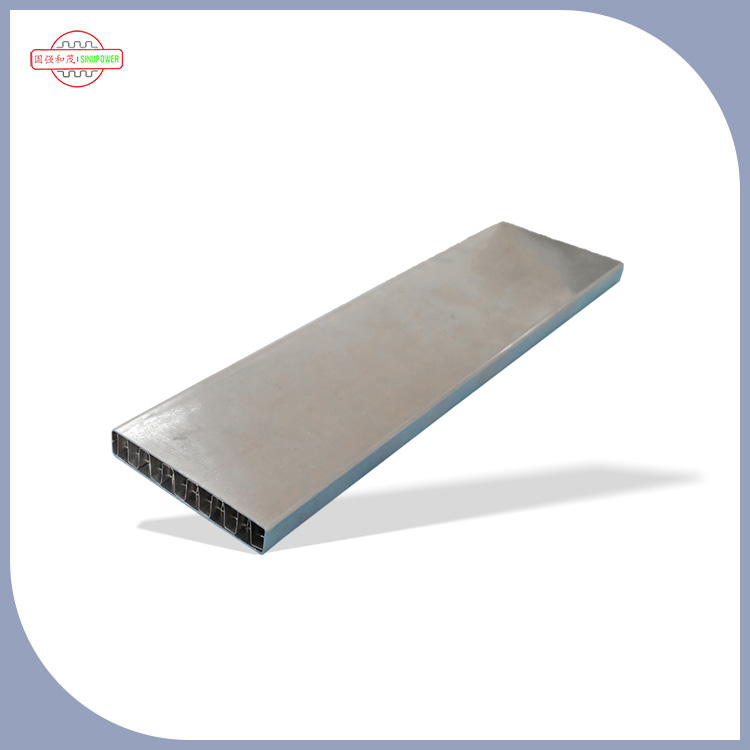

आयताकृती नळ्या का निवडा

खरेदीदार क्वचितच स्विच करतातआयताकृती नळ्याफक्त ते वेगळे दिसतात म्हणून. स्विच सहसा घडते जेव्हा या वेदना बिंदूंपैकी एक अपरिहार्य होते:

• जागा मर्यादित आहे:आयताकृती प्रोफाइल घट्ट पॅक करू शकतात आणि कमी वाया गेलेल्या जागेसह सपाट सीमांचे पालन करू शकतात.
• एकत्रीकरण अस्ताव्यस्त आहे:गोल नळ्यांच्या तुलनेत सपाट बाजू माउंटिंग, क्लॅम्पिंग आणि संरेखन सुलभ करू शकतात.
• उष्णता हस्तांतरण लेआउटला लवचिकता आवश्यक आहे:काही असेंब्लींना प्लेट्स किंवा पंखांच्या विरूद्ध पृष्ठभागाच्या अधिक संपर्काचा फायदा होतो.
• प्रवाह नियंत्रण आवश्यकता:डिझाईनवर अवलंबून, तुम्ही प्रवाह वितरणावर प्रभाव टाकण्यासाठी अंतर्गत भूमिती तयार करू शकता (परंतु केवळ योग्य अभियांत्रिकी आणि प्रमाणीकरणासह).

असे म्हटले आहे की, आयताकृती भूमितीमध्ये तुम्ही व्यवस्थापित करणे आवश्यक असलेल्या जोखमींचा परिचय देखील होतो: कोपऱ्यात भिंत पातळ होणे, वेल्डिंग दरम्यान विकृती आणि जर ट्यूब सपाट पृष्ठभागांवर सील करणे आवश्यक असेल तर अधिक घट्ट मितीय अपेक्षा. चांगली बातमी अशी आहे की बहुतेक अपयश अस्पष्ट वैशिष्ट्यांमुळे येतात-आकारातून नव्हे.

सामान्य अनुप्रयोग आणि समस्या सहसा कुठे सुरू होतात

आयताकृती नळ्याबऱ्याच उष्णता हस्तांतरण आणि औद्योगिक प्रणालींमध्ये दिसून येते, विशेषत: जेव्हा असेंब्ली कॉम्पॅक्ट, मजबूत आणि एकत्रित करणे सोपे असते.

• हीट एक्सचेंजर्स आणि कूलर:जेथे पॅकिंग घनता, एकसमान अंतर किंवा प्लेट संपर्क महत्त्वाचे आहे.
• रेडिएटर सारखी असेंब्ली:जेथे नलिका पंख किंवा फ्लॅट हीट स्प्रेडरसह इंटरफेस करतात.
• औद्योगिक HVAC आणि प्रक्रिया कूलिंग:जेथे प्रतिष्ठापन जागा मर्यादित आहे.
• स्किड सिस्टम आणि मॉड्यूलर उपकरणे:जेथे राउटिंग आणि माउंटिंग पुनरावृत्ती करण्यायोग्य असणे आवश्यक आहे.

जिथे समस्या सहसा सुरू होतात

• "आम्ही फक्त बाहेरचा आकार निर्दिष्ट केला आहे."कोपरा त्रिज्या आणि भिंत सहिष्णुता, तंदुरुस्त आणि कार्यप्रदर्शन प्रवाहाशिवाय.
• "ते सपाट बाजूला सील केले पाहिजे."सपाटपणा, ट्विस्ट आणि पृष्ठभाग समाप्त करणे गंभीर बनले आहे-परंतु कधीही सांगितले गेले नाही.
• "आम्ही ते हेडरवर वेल्ड करू."उष्णता इनपुटमुळे विकृती निर्माण होते आणि ट्यूब यापुढे असेंबली सहनशीलता पूर्ण करत नाही.
• "ते आत स्वच्छ असले पाहिजे."साफसफाईची पातळी आणि पॅकेजिंग परिभाषित केले गेले नाही, ज्यामुळे दूषित आणि पुन्हा काम होते.

काय निर्दिष्ट करावे जेणेकरून आपल्याला आवश्यक तेच मिळेल

आपण इच्छित असल्यासआयताकृती नळ्याअंदाजानुसार कामगिरी करण्यासाठी, खरेदीला कार्यात्मक घटकाप्रमाणे हाताळा—जेनेरिक कमोडिटी नाही. मजबूत तपशीलामध्ये सामान्यत: समाविष्ट असते:

• बाहेरील परिमाण (W × H):नाममात्र मूल्ये आणि स्वीकार्य सहिष्णुता निर्दिष्ट करा.
• भिंतीची जाडी:नाममात्र जाडी आणि किमान स्वीकार्य जाडी परिभाषित करा (विशेषत: कोपऱ्यात महत्वाचे).
• कोपरा त्रिज्या:कोपरा भूमिती फिट, ताण एकाग्रता आणि प्रवाह क्षेत्र प्रभावित करते.
• लांबी आणि शेवटची स्थिती:कट सहिष्णुता, चौरसपणा, डीब्युरिंग आवश्यकता आणि टोके कॅप केलेले किंवा संरक्षित असले पाहिजेत.
• सरळपणा आणि वळण:लांब धावा, शीर्षलेख टाकणे आणि सीलिंग पृष्ठभागांसाठी गंभीर.
• पृष्ठभागाची स्थिती:लोणचे/पॅसिव्हेटेड, ब्राइट ॲनिल्ड, मिल फिनिश किंवा इतर मान्य फिनिश; स्वच्छता अपेक्षा परिभाषित करा.
• दबाव आणि तापमान:ऑपरेटिंग आणि चाचणी परिस्थिती सामग्री आणि तपासणी योजना संरेखित करण्यात मदत करते.
• मीडिया/गंज वातावरण:क्लोराईड, सल्फर संयुगे, ग्लायकोल, तेल, पाण्याची गुणवत्ता इ.
• प्रमाण आणि भरपूर धोरण:प्रोटोटाइप वि. मोठ्या प्रमाणात उत्पादन, आणि तुम्हाला पुनरावृत्ती होण्यासाठी सातत्यपूर्ण लॉटची आवश्यकता आहे का.

एक व्यावहारिक टीप: जर ट्यूबला गॅस्केट, प्लेट किंवा हेडर स्लॉटसह जोडणे आवश्यक असेल तर, साधे रेखाचित्र किंवा "go/no-go" गेज व्याख्या समाविष्ट करा. ती एकच पायरी बहुतेक "ते बसत नाही" आश्चर्यांना प्रतिबंधित करते.

वास्तविकतेशी जुळणारी सामग्री निवड

बरेच खरेदीदार हे विचारून सुरुवात करतात, "कोणता मिश्रधातू सर्वोत्तम आहे?" चांगला प्रश्न आहे: “कोणती सामग्री सर्वोत्तम आहेमाझेद्रवपदार्थ, तापमान, सामील होण्याची पद्धत आणि देखभाल वास्तविकता?" साठीआयताकृती नळ्या, योग्य उत्तर गंज प्रतिकार, थर्मल कार्यक्षमता, फॉर्मेबिलिटी आणि पुरवठा स्थिरता संतुलित करते.

• स्टेनलेस स्टील पर्याय:मागणी असलेल्या वातावरणात अनेकदा गंज प्रतिकार आणि टिकाऊपणासाठी निवडले जाते. क्लोराईड एक्सपोजर, साफसफाईची रसायने आणि खड्ड्यांच्या स्थितीकडे लक्ष द्या.
• कार्बन स्टील पर्याय:किफायतशीर जेथे गंज नियंत्रित केला जाऊ शकतो (कोटिंग्ज, अवरोधक, बंद-लूप द्रव). देखभाल योजना जोखमीशी संरेखित असल्याची पडताळणी करा.
• ॲल्युमिनियम पर्याय:चांगल्या चालकतेसह हलके, परंतु सामील होण्याच्या पद्धती आणि गॅल्व्हॅनिक सुसंगतता काळजीपूर्वक व्यवस्थापित करणे आवश्यक आहे.
• तांबे मिश्र धातु:विशिष्ट अनुप्रयोगांमध्ये मजबूत थर्मल कार्यप्रदर्शन, परंतु विशिष्ट रसायनशास्त्रांशी सुसंगतता महत्त्वाची आहे.

तुम्हाला खात्री नसल्यास, संपूर्ण फ्लुइड कथेचे वर्णन करा—स्टार्टअप, शटडाउन, साफसफाई, ऑफ-स्पेक इव्हेंट — कारण गंज समस्या सहसा "दुर्मिळ दिवसांपासून" येतात, सामान्य ऑपरेशन नाही.

उत्पादन आणि सामील होण्याचे नुकसान (आणि ते कसे टाळायचे)

आयताकृती प्रोफाइल अशा वास्तविकता सादर करतात ज्याची खरेदीदार नेहमी अपेक्षा करत नाहीत. ऑर्डर करताना काय पहावे ते येथे आहेआयताकृती नळ्याउष्णता हस्तांतरण असेंब्लीसाठी:

• कोपरा पातळ करणे:फॉर्मिंगमुळे कोपऱ्यांवर जाडी कमी होऊ शकते. ताकद, दाब किंवा थकवा महत्त्वाचा असल्यास, किमान जाडीची आवश्यकता आणि तपासणीचा दृष्टिकोन निर्दिष्ट करा.
• आयामी स्प्रिंगबॅक:काही साहित्य तयार झाल्यानंतर “आराम” करतात. सहिष्णुतेवर सहमत आहे जी वास्तविक उत्पादन क्षमता दर्शवते — आणि तुमच्या असेंबली गरजा.
• वेल्ड सीम प्रभाव (वेल्डेड ट्यूब असल्यास):वाकणे, विस्तार करणे किंवा शीर्षलेख समाविष्ट करणे यासाठी सीमचे स्थान आणि गुणवत्ता महत्त्वाची असू शकते. सीमची स्थिती महत्त्वाची असल्यास, ते सांगा.
• शीर्षलेखांना वेल्डिंग दरम्यान विकृती:उष्णता इनपुट ट्यूबला स्क्वेअरमधून बाहेर काढू शकते. फिक्स्चरिंग, वेल्ड अनुक्रम आणि वास्तववादी सपाटपणा/सरळपणा आवश्यकतांद्वारे नियंत्रण.
• प्रक्रिया केल्यानंतर स्वच्छता:वंगण आणि कण प्रणालीच्या कार्यक्षमतेस हानी पोहोचवू शकतात. ते संरक्षित करण्यासाठी अंतर्गत स्वच्छता आणि पॅकेजिंग परिभाषित करा.

येथे अनुभवी उत्पादक महत्त्वाचे आहेत. अनेक खरेदीदार जसे भागीदारांसह काम करतातसिनुपॉवर हीट ट्रान्सफर ट्यूब्स चांगशु लि.कारण उष्णता हस्तांतरण ट्यूबिंग सामान्य संरचनात्मक टयूबिंगपेक्षा कमी क्षमाशील असते—लहान विचलन गळती, प्रेशर ड्रॉप शिफ्ट आणि असेंबली रीवर्कमध्ये कॅस्केड करू शकतात.

गुणवत्ता पडताळणी आणि दस्तऐवजीकरण

जर तुमच्या प्रोजेक्टमध्ये जोखीम सहन करण्याची क्षमता कमी असेल — कूलंट लीक, डाउनटाइम खर्च किंवा वॉरंटी एक्सपोजरचा विचार करा — समस्या उद्भवणार नाहीत अशी आशा करण्याऐवजी ऑर्डरमध्ये गुणवत्ता तपासणी तयार करा.

• मितीय तपासणी:W × H, भिंतीची जाडी (महत्वपूर्ण असल्यास कोपऱ्यांसह), सरळपणा आणि वळणाची पुष्टी करा.
• लीक आणि अखंडता चाचण्या:तुमच्या अर्जासाठी योग्य चाचणी पद्धत आणि स्वीकृती निकष परिभाषित करा.
• पृष्ठभाग आणि स्वच्छता तपासणी:विशेषत: उष्मा एक्सचेंजर्ससाठी महत्वाचे आहे जेथे फाऊलिंग किंवा दूषित झाल्यामुळे कार्यप्रदर्शन खराब होते.
• शोधण्यायोग्यता:उष्णता/लॉट ओळख आणि दस्तऐवजीकरण सातत्य आणि मूळ कारण विश्लेषणास मदत करतात.

एक व्यावहारिक खरेदी हलवा: एक लहान पूर्व-उत्पादन बॅचची विनंती करा आणि वास्तविक असेंबली चाचणी करा. हे निश्चित करण्याचा सर्वात जलद मार्ग आहे की तुमचेआयताकृती नळ्यातुमच्या वास्तविक फिक्स्चरमध्ये आणि सामील होण्याच्या प्रक्रियेत वागेल.

द्रुत तुलना सारणी

खरेदीदाराची चेकलिस्ट

• ऑपरेटिंग परिस्थिती काय आहेत (दबाव, तापमान, कर्तव्य चक्र)?
• सामान्य वापर आणि साफसफाई दरम्यान ट्यूबमध्ये कोणते द्रव रसायन दिसेल?
• कोणती असेंबली पायरी सर्वात संवेदनशील आहे (हेडर घालणे, सीलिंग, वेल्डिंग, ब्रेझिंग)?
• कोणते परिमाण खरोखर गंभीर आहेत: रुंदी/उंची, भिंत, कोपरा त्रिज्या, सरळपणा, वळण?
• तुम्हाला अंतर्गत स्वच्छता नियंत्रणे आणि संरक्षणात्मक पॅकेजिंगची आवश्यकता आहे का?
• तुम्हाला कोणत्या पडताळणीची अपेक्षा आहे: मितीय अहवाल, अखंडता चाचणी, साहित्य शोधण्यायोग्यता?
• पूर्ण उत्पादनापूर्वी तुम्हाला एक लहान चाचणी लॉट हवा आहे का?

वारंवार विचारले जाणारे प्रश्न

Q1: हीट एक्सचेंजर्ससाठी गोल नळ्यांपेक्षा आयताकृती ट्यूब नेहमीच चांगल्या असतात का?

नेहमी नाही.आयताकृती नळ्याजागा मर्यादा, पॅकिंग घनता किंवा फ्लॅट-साइड इंटिग्रेशन मॅटर तेव्हा उत्कृष्ट असू शकते. गोलाकार नळ्या वाकणे, मानक फिटिंग्ज आणि काही उत्पादन मार्गांसाठी सोपे असू शकतात. "चांगली" निवड तुमची असेंबली पद्धत, स्वीकार्य दबाव कमी आणि इंस्टॉलेशन मर्यादा यावर अवलंबून असते.

Q2: कोणत्या मितीय तपशीलांमुळे सर्वात जास्त पुनर्कार्य होते?

कोपरा त्रिज्या, वळण, सरळपणा आणि शेवटच्या चौरसपणासाठी गहाळ व्याख्या सामान्य त्रासदायक आहेत. जर ट्यूब हेडर स्लॉटमध्ये बसणे किंवा प्लेटला सील करणे आवश्यक असेल, तर ते "दुय्यम" तपशील प्राथमिक आवश्यकता बनतात.

Q3: मी आयताकृती-ट्यूब हेडर असेंब्लीमध्ये गळतीचा धोका कसा कमी करू शकतो?

स्पष्ट इंटरफेस व्याख्येसह प्रारंभ करा: स्लॉट आकार, अंतर्भूत खोली आणि सहिष्णुता स्टॅक. नंतर ट्यूब भूमिती (ट्विस्ट/सरळपणा), शेवटची गुणवत्ता (डीबरिंग/चौरसपणा) आणि जोडण्याच्या पद्धतीची उष्णता विकृती नियंत्रित करा. एक लहान प्री-प्रॉडक्शन असेंब्ली ट्रायल बहुतेक वेळा सर्वात जलद प्रमाणीकरण असते.

Q4: मी कोपऱ्यांवर भिंतीच्या जाडीबद्दल काय विचारू?

दबाव किंवा थकवा महत्त्वाचा असल्यास, भिंतीच्या किमान जाडीची आवश्यकता विचारा (केवळ नाममात्र नाही) आणि ते कसे तपासले जाईल ते स्पष्ट करा. कोपरा वर्तन दृष्टीकोन आणि सामग्री तयार करण्यावर अवलंबून असते.

Q5: मी कोणत्याही शीतलक किंवा साफसफाईच्या प्रक्रियेसाठी समान सामग्रीची निवड वापरू शकतो?

असे गृहीत धरणे धोक्याचे आहे. काही द्रवपदार्थ सामान्य ऑपरेशनमध्ये स्थिर असतात परंतु साफसफाई, उच्च-तापमानाच्या घटना किंवा स्थिरता दरम्यान आक्रमक होतात. साठी सामग्री निवडताना संपूर्ण "द्रव जीवन कथा" प्रदान कराआयताकृती नळ्या.

Q6: उष्णता हस्तांतरण आयताकृती टयूबिंगसाठी पुरवठादार कशामुळे "चांगला" होतो?

सुसंगतता, दस्तऐवजीकरण आणि प्रक्रिया नियंत्रण किंमत जितके महत्त्वाचे आहे. तुम्हाला असा जोडीदार हवा आहे जो मितीय स्थिरता, स्वच्छतेच्या अपेक्षा आणि सामील होण्याच्या पद्धती अंतिम कार्यक्षमतेवर कसा परिणाम करतात-विशेषत: प्रोटोटाइपपासून व्हॉल्यूम उत्पादनाकडे जाताना समजतात.

अंतिम विचार

आयताकृती नळ्याजेव्हा तुमच्या डिझाइनला कॉम्पॅक्ट पॅकेजिंग, अंदाज लावता येण्याजोगे माउंटिंग आणि आधुनिक उष्णता हस्तांतरण असेंब्लीमध्ये कार्यक्षम एकत्रीकरण आवश्यक असते तेव्हा एक स्मार्ट उपाय असू शकतो. गुळगुळीत प्रकल्प आणि वेदनादायक प्रकल्प यांच्यातील सर्वात मोठा फरक सोपा आहे: स्पष्ट तपशील आणि पडताळणी जे नलिका प्रत्यक्षात कशा वापरल्या जातील याशी जुळतात.

तुम्ही नवीन डिझाइनची योजना करत असल्यास किंवा विद्यमान असेंबलीचे समस्यानिवारण करत असल्यास,सिनुपॉवर हीट ट्रान्सफर ट्यूब्स चांगशु लि.परिमाणे, साहित्य आणि उत्पादन तयारी यावर व्यावहारिक मार्गदर्शनासह तुमचे समर्थन करू शकते. आवश्यकतांमधून विश्वासार्ह पुरवठा योजनेकडे जाण्यास तयार आहात? आमच्याशी संपर्क साधातुमच्या अर्जावर चर्चा करण्यासाठी आणि तुमच्या सिस्टीमसाठी तयार केलेले समाधान मिळवण्यासाठी.
