सपाट ओव्हल ट्यूब्स घट्ट जागेत हीट एक्सचेंजरची कार्यक्षमता कशी सुधारतात?

गोषवारा: सपाट ओव्हल ट्यूबफिनन्ड-ट्यूब हीट एक्सचेंजर्समध्ये मोठ्या प्रमाणावर वापरले जातात कारण ते ग्राहकांना सतत संघर्ष करत असलेल्या दोन गोष्टींमध्ये संतुलन राखण्यास मदत करतात: मजबूत उष्णता हस्तांतरण आणि कमी हवेच्या बाजूने प्रतिकार. हा लेख फ्लॅट ओव्हल ट्यूब्स काय आहेत, ते कोठे चमकतात, सर्वात सामान्य खरेदीदार वेदना बिंदू (प्रेशर ड्रॉप, आवाज, क्षमता मर्यादा, गंज, विसंगत परिमाणे, सामील होण्याच्या समस्या) आणि आपल्या प्रकल्पासाठी योग्य ट्यूब निर्दिष्ट करण्यात मदत करण्यासाठी एक व्यावहारिक चेकलिस्ट याविषयी माहिती देतो. तुम्हाला तुलना सारणी, निवड टिपा आणि FAQ देखील सापडतील जेणेकरून तुम्ही "काय विचारावे याची खात्री नाही" वरून "विश्वसनीय खरेदी निर्णय" वर जाऊ शकता.

सामग्री सारणी

• रुपरेषा
• फ्लॅट ओव्हल ट्यूब्स काय आहेत?
• ग्राहकांच्या वेदना बिंदू आणि सपाट ओव्हल ट्यूब्स कशी मदत करतात
• जेथे सपाट ओव्हल ट्यूब सामान्यतः वापरल्या जातात
• सपाट ओव्हल ट्यूब्स वि गोल ट्यूब्स तुलना सारणी
• एक व्यावहारिक निवड मार्गदर्शक
• तुम्ही ऑर्डर देण्यापूर्वी गुणवत्ता चेकलिस्ट
• डिझाईन नोट्स ज्या महागड्या पुनर्कार्यास प्रतिबंध करतात
• वारंवार विचारले जाणारे प्रश्न
• पुढील पायऱ्या

रुपरेषा

1. सपाट ओव्हल ट्यूब्स काय आहेत आणि आकार का महत्त्वाचा आहे ते परिभाषित करा.
2. आकार वास्तविक-जगातील समस्यांशी कनेक्ट करा: वायुप्रवाह प्रतिरोध, आवाज, पदचिन्ह, पंख संपर्क आणि ऑपरेटिंग खर्च.
3. ठराविक अनुप्रयोग आणि निर्णय निकष दर्शवा.
4. खरेदीदार-अनुकूल टेबलमधील सपाट ओव्हल ट्यूब्सची गोल ट्यूबसह तुलना करा.
5. निवड चेकलिस्ट प्रदान करा: साहित्य, परिमाणे, सहनशीलता, सामील होण्याची पद्धत, गंज धोरण आणि तपासणी.
6. कारवाई करण्यायोग्य पुढील पायऱ्या आणि पुरवठादाराशी संपर्क साधण्याचा सोपा मार्ग पूर्ण करा.

फ्लॅट ओव्हल ट्यूब्स काय आहेत?

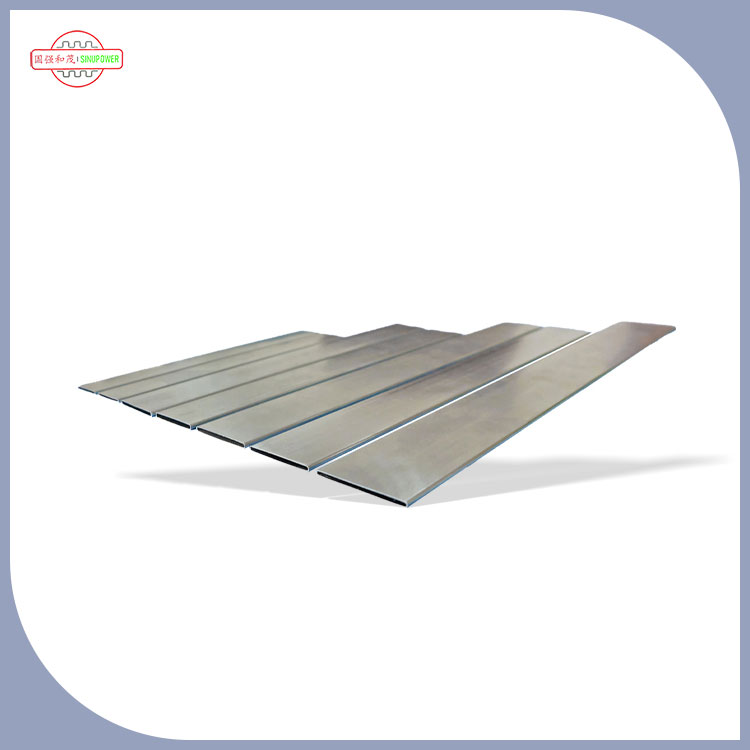

सपाट ओव्हल ट्यूबपारंपारिक गोल ट्यूबपेक्षा "फ्लॅटर" प्रोफाइल असलेल्या ओव्हल क्रॉस-सेक्शन असलेल्या उष्णता-हस्तांतरण नळ्या आहेत. फिनन्ड-ट्यूब हीट एक्सचेंजर्समध्ये, ट्यूब हा तुमच्या कार्यरत द्रवपदार्थाचा (पाणी, रेफ्रिजरंट, ग्लायकोल, तेल इ.) महामार्ग आहे, तर पंख मदत करतात. हवेसह उष्णतेची देवाणघेवाण करा. ट्यूबचा आकार कॉइलभोवती हवा कशी वाहते, पंख कसे जोडतात आणि प्रति युनिट क्षेत्रामध्ये तुम्ही किती उष्णता हलवू शकता यावर प्रभाव टाकतो.

फ्लॅट ओव्हल ट्यूब्सचा एक व्यावहारिक भूमिती अपग्रेड म्हणून विचार करा: ते मजबूत उष्णता विनिमय राखून हवेच्या बाजूचा प्रतिकार कमी करू शकतात. ते संयोजन सहसा लहान कॉइल्स, शांत पंखे, कमी उर्जा वापर किंवा जेव्हा युनिट गलिच्छ होते तेव्हा मोठ्या ऑपरेटिंग मार्जिनमध्ये अनुवादित होते.

अनेक खरेदीदार प्रथम फ्लॅट ओव्हल ट्यूब्सचा विचार करतात जेव्हा त्यांनी यापैकी एक मर्यादा गाठली:मर्यादित प्रतिष्ठापन जागा, कठोर ऊर्जा लक्ष्य, आवाज मर्यादा, किंवाप्रेशर-ड्रॉप सीलिंग्ज. ते परिचित वाटत असल्यास, वाचत राहा- योग्यरित्या निर्दिष्ट केल्यावर हा आकार अगदी थेट उपाय असू शकतो.

ग्राहकांच्या वेदना बिंदू आणि सपाट ओव्हल ट्यूब्स कशी मदत करतात

उष्णता-हस्तांतरण टयूबिंग खरेदी करणे केवळ "ट्यूब आकार" बद्दल नाही. लपलेल्या अडचणींमुळे बहुतेक प्रकल्प अयशस्वी होतात किंवा विलंबित होतात: एअर-साइड प्रेशर ड्रॉप, फिन फिट, गंज, जॉइनिंग कंपॅटिबिलिटी आणि बॅच ते बॅचमध्ये आयामी सुसंगतता. फ्लॅट ओव्हल ट्यूब्स सर्वात सामान्य वेदना बिंदूंना कसे संबोधित करू शकतात ते येथे आहे.

• वेदना बिंदू 1: हवेच्या बाजूने उच्च दाब कमी होणे आणि पंख्याची उर्जा वाढणे
  अनेक कॉइल डिझाईन्समध्ये, एअर-साइड रेझिस्टन्स ऑपरेटिंग कॉस्टवर वर्चस्व गाजवते. फ्लॅट ओव्हल ट्यूब्स हवेच्या प्रवाहात कमी-प्रोफाइल अडथळा आणू शकतात, दबाव कमी करण्यास मदत करते. याचा अर्थ लहान पंखे, कमी पंख्याचा वेग किंवा धूळ वाढल्यावर अधिक स्थिर कार्यप्रदर्शन असू शकते.
• वेदना बिंदू 2: "आम्हाला अधिक क्षमतेची गरज आहे, परंतु पाऊलखुणा वाढू शकत नाही"
  जेव्हा तुम्ही कॉइलची खोली किंवा पुढचा भाग वाढवू शकत नाही, तेव्हा तुम्ही भूमिती ऑप्टिमाइझ करणे सुरू करता. फ्लॅट ओव्हल ट्यूब कॉम्पॅक्ट कॉइल लेआउटला समर्थन देऊ शकतात, फिन पॅकमधून हवा कशी फिरते हे सुधारून त्याच जागेतून अधिक कार्यक्षमता पिळून काढण्यासाठी डिझाइनरना अनेकदा मदत होते.
• वेदना बिंदू 3: आवाज मर्यादा (व्यावसायिक HVAC, वाहतूक आणि निवासी आराम)
  जर तुम्ही हवेच्या बाजूचा प्रतिकार कमी करू शकत असाल, तर तुम्ही समान प्रवाह दरापर्यंत पोहोचण्यासाठी आवश्यक असलेल्या पंख्याची शक्ती कमी करता—हे सर्वात विश्वासार्ह आहे आवाज कमी करण्यासाठी मार्ग, कारण आपण क्षमतेचा त्याग न करता पंखा हळू चालवू शकता.
• वेदना बिंदू 4: विसंगत पंख-टू-ट्यूब संपर्क आणि असमान उष्णता हस्तांतरण
  पंख असलेल्या कॉइल्स पंख आणि नळ्या यांच्यातील चांगल्या यांत्रिक संपर्कावर अवलंबून असतात. खराब मितीय सुसंगततेमुळे पंख सैल होतात, उच्च थर्मल प्रतिरोधकता, आणि कामगिरी स्कॅटर. फ्लॅट ओव्हल ट्यूब्स वारंवार फिन डिझाइनसह जोडल्या जातात जे स्थिर संपर्क क्षेत्रासाठी अनुकूल असतात-जेव्हा सहनशीलता नियंत्रित केली जाते.
• वेदना बिंदू 5: कठोर वातावरणात गंज, गळती किंवा अकाली अपयश
  ट्यूब मटेरियल, पृष्ठभागाची स्थिती आणि कोटिंग धोरण आकाराइतकेच महत्त्वाचे आहे. फ्लॅट ओव्हल ट्यूब्स अनेक मटेरियल पर्यायांमध्ये उपलब्ध आहेत, जे तुम्हाला विशिष्ट गंज जोखीम (आर्द्रता, मीठ स्प्रे, साफसफाईची रसायने, औद्योगिक एक्झॉस्ट) लक्ष्य करण्यास अनुमती देते.
• वेदना बिंदू 6: सामील होण्याच्या समस्या (ब्रेझिंग, वेल्डिंग, विस्तार आणि शीर्षलेख)
  अंत-निर्मिती, शिवण गुणवत्ता आणि मितीय पुनरावृत्तीक्षमता थेट शीर्षलेखांशी ट्युब किती सहजतेने जोडतात आणि सांधे चाचण्या किती विश्वासार्हपणे उत्तीर्ण होतात यावर थेट परिणाम करतात. जॉईनिंग पद्धत लवकर निर्दिष्ट केल्याने, नंतर ट्यूब सामग्री आणि त्या पद्धतीशी सहनशीलता जुळवून सर्वोत्तम परिणाम प्राप्त होतात.

तुमच्याकडे कधीही कागदावर छान दिसणारी कॉइल असेल परंतु फील्डमधील कामगिरी चुकली असेल, तर हे सहसा वरीलपैकी एक आयटम आहे. ट्यूब स्पेसिफिकेशनमध्ये पुरेसे घट्टपणे परिभाषित केले गेले नाही.

जेथे सपाट ओव्हल ट्यूब सामान्यतः वापरल्या जातात

फ्लॅट ओव्हल ट्यूब्स उद्योगांच्या विस्तृत श्रेणीमध्ये दिसतात कारण फायदे (एअरफ्लो कार्यक्षमता, कॉम्पॅक्टनेस आणि स्थिर फिन इंटिग्रेशन) अनेक एअर टू फ्लुइड हीट एक्सचेंजर्सना लागू करा.

• HVAC कॉइल्सव्यावसायिक इमारती आणि ऊर्जा-सजग रेट्रोफिट्ससाठी
• ऑटोमोटिव्ह आणि वाहतूक हीट एक्सचेंजर्सजेथे वायुप्रवाह, आवाज आणि पॅकेजिंग कडकपणे प्रतिबंधित आहे
• रेफ्रिजरेशन सिस्टम्स(कंडेन्सर आणि बाष्पीभवक) प्रति चौरस मीटर चांगल्या कामगिरीचे लक्ष्य
• औद्योगिक कूलिंगजिथे सतत ऑपरेशन केल्याने फॅन पॉवरला आजीवन खर्च येतो
• स्वच्छ खोली आणि संवेदनशील वातावरणजेथे कमी आवाज आणि अंदाज करण्यायोग्य कार्यप्रदर्शन महत्त्वाचे आहे

व्यवहारात, "योग्य" निवड तुमच्या प्राधान्यक्रमांवर अवलंबून असते: किमान दाब कमी, कमाल क्षमता, गंज प्रतिकार किंवा उत्पादन साधेपणा. एक चांगला पुरवठादार एक-आकार-फिट-सर्व पर्याय पुढे ढकलण्याऐवजी त्या प्राधान्यांसह ट्यूब भूमिती संरेखित करण्यात मदत करेल.

सपाट ओव्हल ट्यूब्स वि गोल ट्यूब्स तुलना सारणी

एक व्यावहारिक निवड मार्गदर्शक

विलंब टाळण्याचा सर्वात जलद मार्ग म्हणजे फ्लॅट ओव्हल ट्यूब्स अभियंत्याप्रमाणे निर्दिष्ट करणे आणि प्रकल्प व्यवस्थापकाप्रमाणे खरेदी करणे: काय महत्त्वाचे आहे ते परिभाषित करा, सहनशीलता लॉक करा आणि ट्यूबला तुमच्या जोडणी आणि चाचणी पद्धतीसह संरेखित करा.

• 1) आपल्या ऑपरेटिंग शर्तींची पुष्टी करा
  कार्यरत द्रवपदार्थ, दाब श्रेणी, ऑपरेटिंग तापमान आणि स्वच्छता/देखभाल एक्सपोजर परिभाषित करा. हे सामग्री आणि भिंतीच्या जाडीची निवड कमी करेल.
• २) सवयीनुसार नव्हे तर वातावरणाच्या आधारे साहित्य निवडा
  संक्षारक किंवा तटीय वातावरणासाठी, गंज धोरण पर्यायी नाही. तुम्हाला स्टेनलेस, कोटेड स्टील किंवा इतर उपायांची गरज आहे का ते विचारात घ्या तुमची प्रणाली आणि अनुपालन आवश्यकतांवर अवलंबून.
• 3) फिन फिटवर परिणाम करणारे परिमाण परिभाषित करा
  सपाट ओव्हल ट्यूब्सना मुख्य/किरकोळ परिमाणे, कोपरा त्रिज्या (लागू असल्यास) आणि स्वीकार्य अंडाकृती/सपाटपणा श्रेणींची स्पष्ट व्याख्या आवश्यक आहे. जर नळीशी जुळण्यासाठी पंखांना छिद्र पाडले किंवा स्टँप केले गेले, तर सहनशीलता स्टॅक-अप खूप महत्त्वाचे आहे.
• ४) तुमची सामील होण्याची पद्धत लवकर ठरवा
  तुम्ही हेडरचा विस्तार, ब्रेज, वेल्ड किंवा यांत्रिकरित्या जोडला असलात तरीही, तुमची ट्यूब एंड कंडिशन आणि पृष्ठभागाच्या आवश्यकता बदलतात. कॉइल रीवर्कचे लेट-स्टेज जॉइनिंग बदल हे एक सामान्य कारण आहे.
• 5) उत्पादनक्षमता आणि लीड टाइमसाठी योजना
  तुम्हाला सानुकूल लांबी, एंड-फॉर्मिंग, विशेष कोटिंग्स किंवा नॉन-स्टँडर्ड टॉलरन्सची आवश्यकता असल्यास, ते तुमच्या शेड्यूलमध्ये तयार करा. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी तुम्हाला प्री-प्रॉडक्शन नमुने देखील हवे असतील.

येथेच एक अनुभवी निर्माता तुम्हाला आठवडे वाचवू शकतो. उदाहरणार्थ,सिनुपॉवर हीट ट्रान्सफर ट्यूब्स चांगशु लि.कॉइल आणि एक्सचेंजर ऍप्लिकेशन्समध्ये वापरल्या जाणाऱ्या उष्णता-हस्तांतरण ट्यूबिंगवर लक्ष केंद्रित करते, आणि जेव्हा तुम्ही तुमचे कॉइल ड्रॉइंग, फिन स्पेक आणि सामील होण्याची पद्धत समोर सामायिक करता तेव्हा प्रकल्प सामान्यत: वेगाने हलतात.

तुम्ही ऑर्डर देण्यापूर्वी गुणवत्ता चेकलिस्ट

फ्लॅट ओव्हल ट्यूब्स उत्कृष्ट परिणाम देऊ शकतात, परंतु उत्पादन सुसंगत असल्यासच. येथे एक खरेदीदार-अनुकूल चेकलिस्ट आहे जी तुम्ही तुमच्या RFQ मध्ये कॉपी करू शकता.

1. मितीय सुसंगतता:प्रमुख/किरकोळ परिमाणे, सरळपणा आणि लांबी सहिष्णुता तुमच्या फिन टूलिंग आणि हेडरसह संरेखित.
2. पृष्ठभागाची स्थिती:तुमच्या जोडण्याच्या पद्धतीसाठी (विशेषत: ब्रेझिंग किंवा वेल्डिंगसाठी) स्वच्छ, नियंत्रित पृष्ठभाग समाप्त.
3. भिंत जाडी नियंत्रण:अनावश्यक वजन/किंमत न चालवता दबाव आवश्यकता आणि निर्मिती प्रक्रियेसाठी पुरेसे आहे.
4. सीम अखंडता (लागू असल्यास):तुमच्या जोखीम पातळीशी जुळणाऱ्या चाचणी योजनेसह स्थिर वेल्ड/शिवण गुणवत्ता.
5. लीक चाचणी पद्धत:उत्पादन सुरू होण्यापूर्वी दबाव चाचणी पद्धत आणि स्वीकृती निकष परिभाषित करा.
6. शोधण्यायोग्यता:तुमच्या अंतर्गत QA आवश्यकतांशी जुळणारे बॅच आयडी, साहित्य प्रमाणीकरण अपेक्षा आणि तपासणी रेकॉर्ड.
7. पॅकेजिंग आणि संरक्षण:ट्रान्झिट डेंट्स आणि स्क्रॅच टाळा जे फिन इन्सर्टेशन खराब करू शकतात आणि नाकारू शकतात.

जर तुम्ही "असेंबली होईपर्यंत ठीक दिसता" ने बर्न केले असेल तर, मितीय नियंत्रण आणि पॅकेजिंग संरक्षण हे सहसा तुम्ही मागणी करू शकता असे दोन सर्वात मोठे अपग्रेड आहेत.

डिझाईन नोट्स ज्या महागड्या पुनर्कार्यास प्रतिबंध करतात

हे व्यावहारिक तपशील आहेत जे प्रथम उत्पादन चालू होईपर्यंत अनेकदा चुकतात:

• फिन कॉलर डिझाइन महत्वाचे आहे
  नळीच्या भूमितीतील लहान बदल देखील पंख घालण्याची शक्ती, संपर्क प्रतिकार आणि स्क्रॅप दर बदलू शकतात. ट्यूब टॉलरन्स बँडवर फिन टूलिंग संरेखित करा.
• अंडर-स्पेक किंवा ओव्हर-स्पेक सहनशीलता करू नका
  जास्त घट्ट सहिष्णुता खर्च आणि लीड टाइम वाढवते; अत्याधिक सैल सहनशीलतेमुळे असेंब्ली अपयशी ठरते. आपल्या कॉइल प्रक्रियेच्या क्षमतेशी जुळणारी लक्ष्य सहिष्णुता.
• कोटिंगच्या जाडीसाठी खाते (वापरल्यास)
  संरक्षक कोटिंग्ज फिट आणि सामील होण्याचे वर्तन बदलू शकतात. जर कोटिंग तुमच्या गंज योजनेचा भाग असेल, तर ते मितीय आणि प्रक्रिया गृहीत धरा.
• आपल्या वास्तविक प्रक्रियेसह प्रोटोटाइप
  तुमचा वास्तविक फिन इन्सर्शन, हेडर जॉइनिंग आणि प्रेशर टेस्टिंगचा वापर करून एक लहान पायलट रन केल्याने कोणत्याही स्प्रेडशीट मॉडेलपेक्षा अधिक जलद समस्या दिसून येतील.

वारंवार विचारले जाणारे प्रश्न

Q1: गोल नळ्यांपेक्षा सपाट ओव्हल ट्यूब नेहमीच चांगल्या असतात का?
उत्तर: नेहमीच नाही. फ्लॅट ओव्हल ट्यूब्स चमकतात जेव्हा हवेच्या बाजूने प्रतिकार, आवाज किंवा पॅकेजिंग हे तुमचे मर्यादित घटक असते. गोलाकार नळ्या उच्च मानकीकृत डिझाइनसाठी उत्तम पर्याय असू शकतात जिथे साधेपणा आणि विस्तृत टूलिंग सुसंगतता प्राधान्य असते.

Q2: फ्लॅट ओव्हल ट्यूब ऑर्डर करताना खरेदीदारांची सर्वात मोठी चूक कोणती आहे?
A: मुख्य सहिष्णुता तपशील सोडून. जर RFQ मितीय सुसंगतता (सपाटपणा/ओव्हॅलिटी अपेक्षांसह) स्पष्टपणे परिभाषित करत नसेल, तर तुम्हाला फिन फिट समस्या, व्हेरिएबल कॉइलची कार्यक्षमता आणि असेंब्ली दरम्यान उच्च स्क्रॅपचा धोका असतो.

Q3: फ्लॅट ओव्हल ट्यूब ऑपरेटिंग खर्च कमी करतात?
A: ते करू शकतात. जर डिझाईनमुळे हवेच्या बाजूने दाब कमी होत असेल, तर तुम्ही कमी पंख्याची शक्ती किंवा कमी पंख्याच्या गतीसह समान क्षमता प्राप्त करू शकता, जे सहसा ऊर्जा बचत आणि कमी आवाजात अनुवादित करते.

Q4: जलद कोटेशनसाठी मी पुरवठादाराला कोणती माहिती पाठवू?
उ: तुमची ट्यूब परिमाणे, साहित्य प्राधान्य, आवश्यक लांबी, अपेक्षित वार्षिक खंड, जोडण्याची पद्धत (शीर्षलेख), दाब/तापमान श्रेणी आणि कोणतीही गंज किंवा कोटिंग आवश्यकता सामायिक करा. एक साधा कॉइल ड्रॉइंग आणि फिन स्पेक गोष्टींचा वेग नाटकीयरित्या वाढवू शकतो.

Q5: मी खरेदी कमी न करता गुणवत्ता कशी सत्यापित करू?
उ: प्री-प्रॉडक्शन नमुना सेटसाठी विचारा, आयामी तपासणी रेकॉर्डची विनंती करा, तुमची लीक चाचणी पद्धत आणि स्वीकृती निकष परिभाषित करा आणि पॅकेजिंग संरक्षणावर सहमत व्हा. हे QC केंद्रित ठेवते आणि असेंब्ली दरम्यान आश्चर्यांना प्रतिबंधित करते.

पुढील पायऱ्या

फ्लॅट ओव्हल ट्युब्स फक्त "वेगळ्या आकाराचे" नसतात - ते एअरफ्लो कार्यक्षमता, कॉम्पॅक्टनेस आणि कार्यप्रदर्शन स्थिरता सुधारण्यासाठी एक व्यावहारिक लीव्हर आहेत जेव्हा तुमचे एक्सचेंजर डिझाइन वास्तविक-जागतिक मर्यादा गाठत असते. मुख्य म्हणजे ट्यूबला सिस्टमचा भाग मानणे: पंख, शीर्षलेख, जोडण्याची पद्धत आणि वातावरण सर्वांनी एकत्रितपणे विचार करणे आवश्यक आहे.

तुम्ही आगामी कॉइल किंवा हीट एक्सचेंजर प्रकल्पासाठी फ्लॅट ओव्हल ट्यूब्सचे मूल्यांकन करत असल्यास, तुमचे रेखाचित्र आणि ऑपरेटिंग परिस्थिती लवकर शेअर करा जेणेकरून पुरवठादार करू शकतील सर्वात योग्य ट्यूब तपशील आणि तपासणी योजनेची शिफारस करा. उत्पादन समर्थन आणि उत्पादन क्षमता तपशीलांसाठी,आमच्याशी संपर्क साधायेथेसिनुपॉवर हीट ट्रान्सफर ट्यूब्स चांगशु लि.आणि तुमच्या अडचणींना विश्वासार्ह, उत्पादन-तयार समाधानात बदलू या.
